Термоусаживаемые перчатки

Термоусаживаемые перчатки — это электротехнические изделия, предназначенные для герметизации и изоляции «корня» разделки многожильных силовых кабелей с бумажной маслопропитанной и пластмассовой изоляцией. Они применяются в составе термоусаживаемых кабельных муфт (концевых и соединительных) для обеспечения надежной электрической изоляции и полной гидроизоляции мест соединения кабельных линий.

Перчатки являются одним из наиболее ответственных элементов кабельной арматуры, так как именно в месте разделки кабеля (корне) наиболее вероятно попадание влаги и возникновение пробоев изоляции. Качественная термоусаживаемая перчатка гарантирует долговечность и надежность всей кабельной линии.

Классификация по количеству пальцев

В зависимости от количества жил кабеля, термоусаживаемые перчатки выпускаются следующих типов:

Двухпальцевые (2ПТк, 2ТПИ) — для двухжильных кабелей, рабочее напряжение до 1 кВ;
Трехпальцевые (3ПТк, 3ТПИ, 3ТПИа) — для трехжильных кабелей, выпускаются как на напряжение до 1 кВ, так и до 35 кВ (в трекингостойком исполнении);
Четырехпальцевые (4ПТк, 4ТПИ) — для четырехжильных кабелей, рабочее напряжение до 1 кВ;

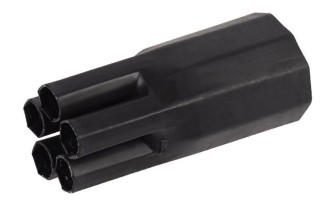

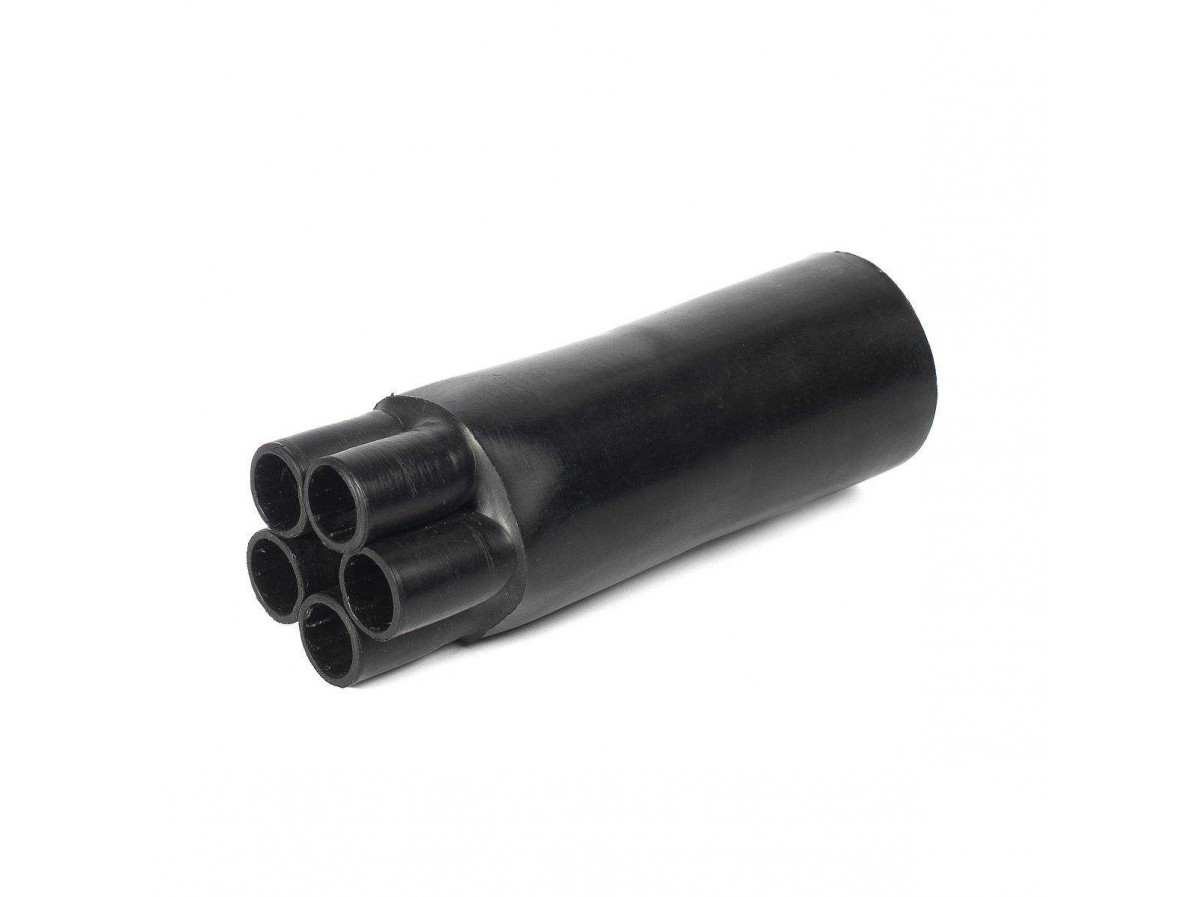

Пятипальцевые (5ПТк, 5ТПИ) — для пятижильных кабелей, рабочее напряжение до 1 кВ.

Классификация по номинальному напряжению

По уровню рабочего напряжения термоусаживаемые перчатки подразделяются на две основные категории:

Низковольтные перчатки (до 1 кВ)

Изготавливаются из полиолефина черного цвета. Предназначены для кабельных линий напряжением до 1000 В. Применяются в бытовых и промышленных электроустановках, системах АСКУЭ, распределительных сетях.

Высоковольтные перчатки (до 35 кВ)

Изготавливаются из специального трекингостойкого материала кирпичного (красного) цвета. Такие перчатки обладают повышенной электрической прочностью (не менее 20 кВ/мм) и стойкостью к явлению трекинга и эрозии. Применяются в высоковольтных кабельных линиях классов напряжения 6, 10, 20 и 35 кВ.

Технические характеристики

Обобщенные технические характеристики термоусаживаемых перчаток представлены в таблице ниже.

Параметр	Значение
Материал	Модифицированный полиолефин (сшитый электронным лучом)
Температура усадки	120–140°C
Диапазон рабочих температур	от -55°C до +110°C
Коэффициент усадки	до 2,5:1 — 3:1
Электрическая прочность	не менее 20 кВ/мм
Удельное объемное сопротивление	10¹⁴ Ом·см
Стойкость к УФ-излучению	Да

Конструктивные особенности и преимущества

Термоусаживаемые перчатки обладают рядом важных конструктивных особенностей, обеспечивающих их высокую эффективность:

Клеевой слой на внутренней поверхности — на внутреннюю поверхность корпуса и каждого "пальца" перчатки нанесен слой термоплавкого клея. При нагреве клей расплавляется и заполняет все пустоты между жилами кабеля и оболочкой, обеспечивая полную герметизацию корня разделки. Клей имеет хорошую адгезию ко всем видам материалов (медь, алюминий, ПВХ, сшитый полиэтилен, свинец) и сохраняет эластичность даже при отрицательных температурах;
Высокая механическая прочность — материал перчаток устойчив к механическим повреждениям и истиранию;
Устойчивость к атмосферным воздействиям — перчатки стойки к ультрафиолетовому излучению, озону, перепадам температур и воздействию агрессивных сред;
Предотвращение стекания масла — для кабелей с бумажной маслопропитанной изоляцией перчатки предотвращают стекание пропиточного состава;
Простота монтажа — для усадки достаточно нагреть перчатку строительным феном или газовой горелкой с рассекателем пламени. Усадка происходит равномерно по всей длине.

Размерный ряд и маркировка

Термоусаживаемые перчатки выпускаются для различных сечений кабелей. Основные типоразмеры представлены в таблице.

Количество пальцев	Диапазон сечений, мм²	Диаметр основания (до/после), мм	Длина, мм
2-х пальцевые	25-50, 70-120, 150-240	32-110 / 10-65	70-100
3-х пальцевые (1 кВ)	16-25, 35-120, 150-240	38-80 / 15-38	200-250
3-х пальцевые (35 кВ)	25-50, 70-120, 150-240	46-68 / 23-38	200-220
4-х пальцевые	10-25, 25-50, 70-120, 150-240	40-90 / 12.5-36.5	80-185
5-ти пальцевые	10-50, 70-120, 150-240	40-100 / 16-33	85-155

Маркировка перчаток обычно содержит информацию о количестве пальцев, типе изоляции (наличие буквы «а» для трекингостойких), диапазоне сечений и номинальном напряжении. Например: 3ТПИа-70/120 — трехпальцевая термоусаживаемая изолирующая перчатка трекингостойкая для кабелей сечением 70-120 мм².

Нормативная база и сертификация

Термоусаживаемые перчатки должны соответствовать требованиям следующих нормативных документов:

ГОСТ 34839-2022 — действующий межгосударственный стандарт на муфты для силовых кабелей на напряжение до 35 кВ;
ГОСТ 15150 — климатические исполнения и категории размещения.
