Соединительные муфты

Соединительные муфты — это электротехнические изделия, предназначенные для соединения строительных длин силовых кабелей в единую кабельную трассу, а также для ремонта поврежденных участков. Они обеспечивают надежную электрическую изоляцию, полную герметизацию и механическую защиту места соединения кабельных линий, восстанавливая целостность проводника и защищая стыки от воздействия окружающей среды.

Соединительные муфты являются наиболее ответственным узлом кабельной трассы, поскольку стыки — самое уязвимое место любой линии электропередачи. Требования к ним предъявляются не ниже, чем к самому кабелю: обеспечение электрической и механической прочности, герметичности, влагостойкости и стойкости к внешним воздействиям.

Типы соединительных муфт по материалу изготовления

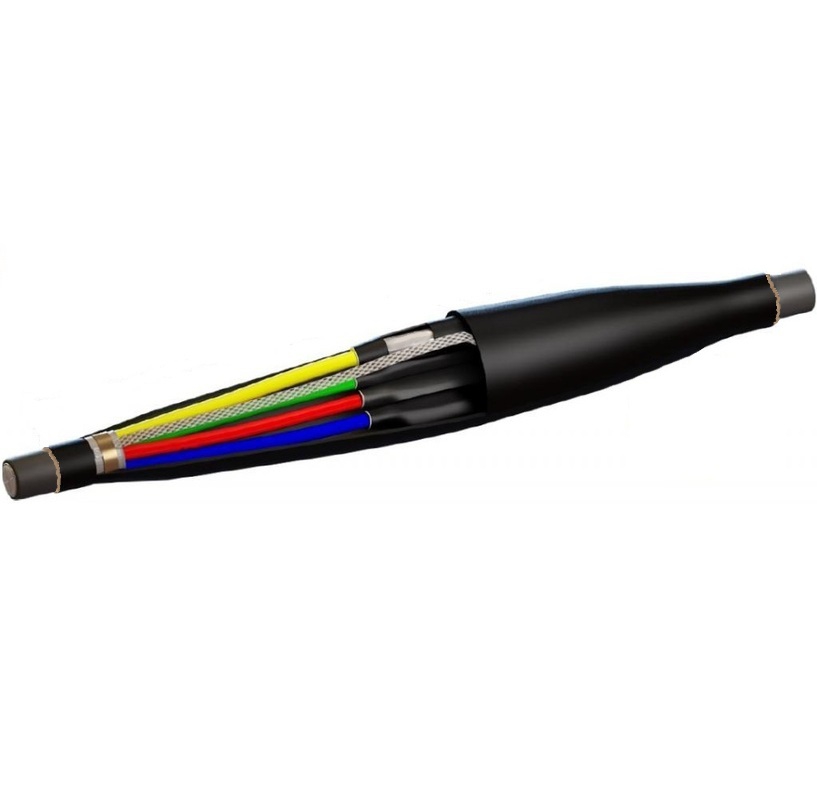

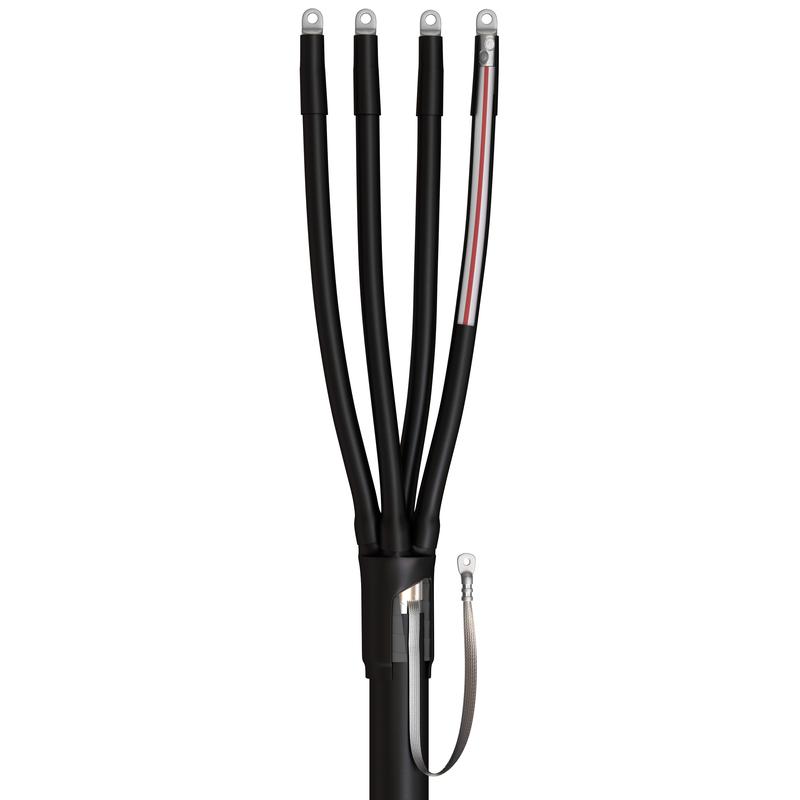

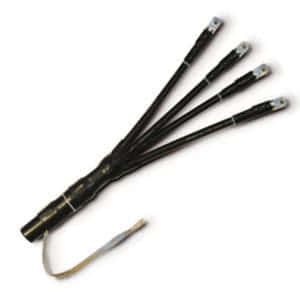

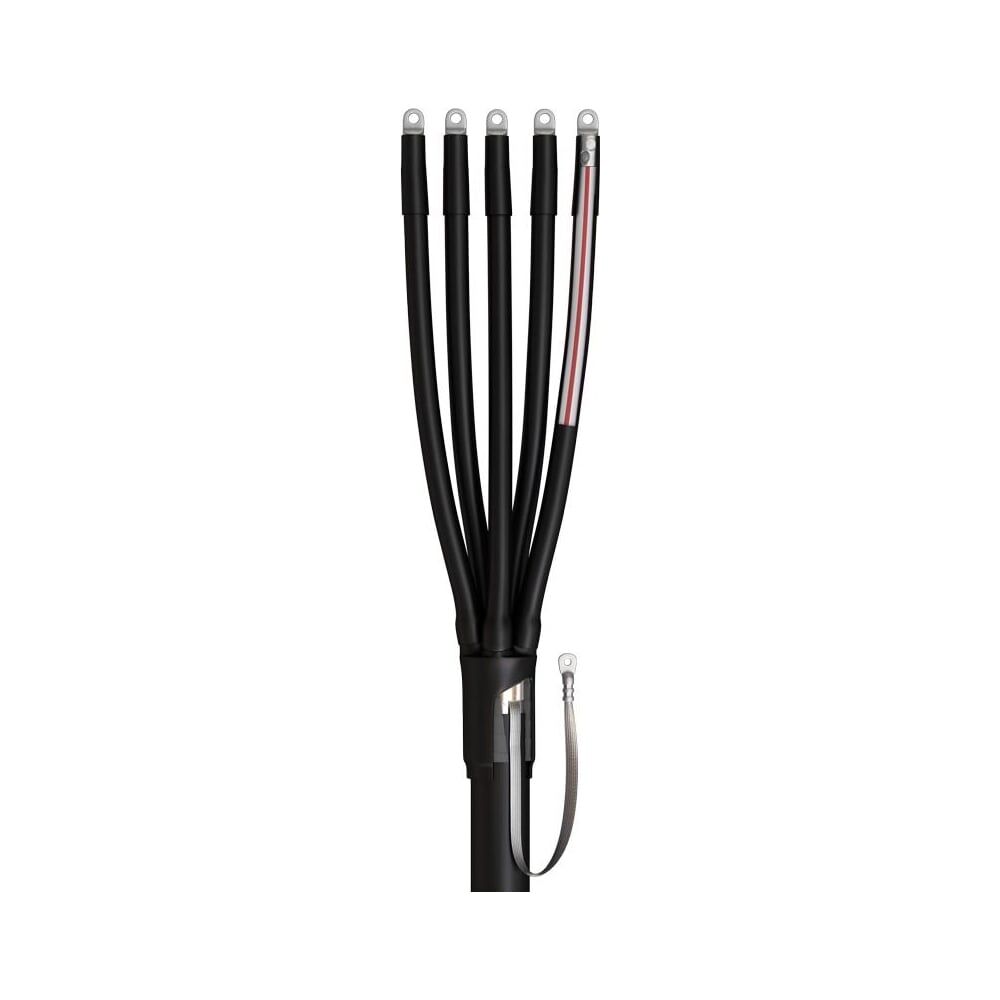

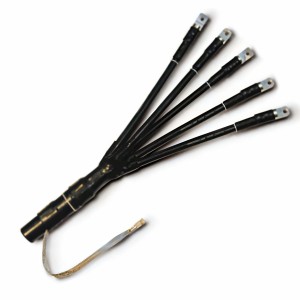

Термоусаживаемые соединительные муфты

Наиболее популярный и современный тип соединительных муфт. Изготавливаются из сшитого полиэтилена или других полимеров с «эффектом памяти формы». При нагреве до 120-150°C муфта плотно облегает кабель, обеспечивая надежную герметизацию и изоляцию. Основные преимущества:

• Широкий диапазон усадки — один типоразмер подходит для нескольких сечений кабеля;
• Наличие термоплавкого клея на внутренней поверхности для полной герметизации;
• Компактность и небольшой вес;
• Простота монтажа с помощью газовой горелки или промышленного фена.

Термоусаживаемые муфты удобны в монтаже, обладают небольшим весом и компактной упаковкой. Герметичность муфты после монтажа обеспечивает термоплавкий клей, нанесенный на внутренние поверхности термоусаживаемых материалов и заполняющий пустоты между элементами.

Муфты холодной усадки

Современная альтернатива термоусаживаемым муфтам. Изготавливаются из силикона или ЭПДМ-резины. Поставляются в предварительно растянутом состоянии на спиралевидном пластиковом корде. При извлечении корда муфта плотно облегает кабель без применения нагрева. Преимущества муфт холодной усадки:

• Монтаж без открытого огня (актуально во взрывоопасных зонах);
• Время монтажа в 2 раза меньше, чем у термоусаживаемых;
• Эластичность элементов на протяжении всего срока эксплуатации;
• Равномерное радиальное давление на кабель, не зависящее от мастерства монтажника;
• Стойкость к воздействию влаги, кислот, щелочей и ультрафиолетового излучения.

Ведущие производители муфт холодной усадки: Ensto (Финляндия), 3M (США), а также российская компания ЭНЕРВИК.

Эпоксидные соединительные муфты

Изготавливаются из эпоксидного компаунда методом заливки на месте монтажа. Для кабелей с бумажной изоляцией применяются муфты марки СЭФ. Эпоксидная изоляция обладает достаточной механической прочностью, хорошей адгезией к металлу и различным материалам, затвердевает при температуре окружающей среды или при незначительном подогреве. Недостаток: сравнительно невысокая электрическая прочность по сравнению с бумажной пропитанной изоляцией. В настоящее время считаются устаревающими, постепенно вытесняются термо- и холодноусаживаемыми аналогами.

Свинцовые и чугунные соединительные муфты

Исторически первые типы соединительных муфт. Свинцовые муфты марки СС изготавливаются из свинцовой трубы, требующей пайки. Чугунные муфты имеют корпус из чугуна, который заливается маслоканифольным компаундом или заливочной смесью. В настоящее время считаются устаревшими, используются ограниченно для кабелей с бумажной пропитанной изоляцией.

Маркировка соединительных муфт

В соответствии с ГОСТ 13781.0-86 и ГОСТ 34839-2022, условное обозначение марки соединительной муфты содержит следующую информацию:

• Тип изоляции кабеля: П — для пластмассовой изоляции (ПВХ/СПЭ), отсутствие буквы — для бумажной маслопропитанной изоляции;
• Тип муфты: С — соединительная;
• Материал изготовления: Т — термоусаживаемая, Р — холодной усадки;
• Конструктивные особенности: тт — с термоусаживаемыми трубками, тп — с термоусаживаемыми перчатками;
• Количество жил: 1, 2, 3, 4, 5;
• Номинальное напряжение: 1 кВ, 10 кВ, 20 кВ, 35 кВ;
• Диапазон сечений: например, 25/50, 70/120, 150/240 мм²;
• Наличие брони: (б) — для бронированных кабелей.

Примеры расшифровки маркировки:

• 4ПСТп-1-25/50 — соединительная муфта для кабеля с пластмассовой изоляцией, термоусаживаемая с перчаткой, 4-жильная, до 1 кВ, для кабелей сечением 25-50 мм²;
• 4СТп-1-70/120 нг-LS — соединительная муфта для кабеля с бумажной изоляцией, термоусаживаемая с перчаткой, 4-жильная, до 1 кВ, сечение 70-120 мм², негорючая, с низким дымовыделением;
• 4ПСТ(б)-1-25/50 — соединительная муфта для бронированного кабеля с пластмассовой изоляцией, термоусаживаемая, 4-жильная, до 1 кВ, сечение 25-50 мм².

Технические характеристики соединительных муфт

Обобщенные технические характеристики соединительных муфт представлены в таблице ниже.

Конструктивные особенности соединительных муфт

Современные соединительные муфты имеют следующие конструктивные элементы:

• Защитный кожух (шланг) — основной изолирующий элемент, обеспечивающий герметизацию и механическую защиту места соединения;
• Термоплавкий клей — нанесен на внутреннюю поверхность кожуха и манжет, обеспечивает полную герметизацию после усадки;
• Изолирующие манжеты — надеваются на места соединения жил, обеспечивают дополнительную изоляцию;
• Соединители жил — болтовые соединители, гильзы под опрессовку или КСМ (кабельные соединительные муфты);
• Система заземления — для соединения брони и экранов кабелей, включает проводник заземления и роликовые пружины постоянного давления;
• Ленты-регуляторы и герметики — для выравнивания поверхности перед усадкой и дополнительной герметизации.

Проводник заземления соединительных муфт выполняется гибким медным проводом сечением не менее 16 мм² при сечении жил кабеля до 120 мм² и не менее 25 мм² при сечении жил до 240 мм². Контактное соединение заземляющего проводника с металлической оболочкой (экраном) кабеля закрывается герметизирующей лентой, обеспечивающей защиту этого соединения от коррозии.

Как правильно выбрать соединительную муфту

При выборе соединительной муфты необходимо учитывать следующие параметры:

• Номинальное напряжение кабеля — до 1 кВ, 6 кВ, 10 кВ, 20 кВ, 35 кВ;
• Количество жил кабеля — 1, 2, 3, 4 или 5;
• Сечение жил — муфта должна перекрывать диапазон сечений соединяемых кабелей;
• Тип изоляции кабеля — бумажная маслопропитанная (БПИ) или пластмассовая (ПВХ, сшитый полиэтилен);
• Наличие брони и экрана — для бронированных кабелей требуется специальная система заземления;
• Тип соединителей — под опрессовку (гильзы) или болтовые соединители;
• Условия эксплуатации — в земле, в помещениях, на открытом воздухе.

Для упрощения подбора производители указывают в технической документации типы кабелей, для которых предназначена муфта. Например, муфта 4ПСТ(б)-1-25/50 предназначена для кабелей типа: (А)ВБбШв, (А)ПвБбШв, (А)ВВГ, (А)ПвВГ, NYM, NYY и их аналогов.

Нормативная база и сертификация

Соединительные муфты должны соответствовать требованиям следующих нормативных документов:

• ГОСТ 34839-2022 — действующий межгосударственный стандарт на муфты для силовых кабелей на напряжение до 35 кВ включительно (введен 01.07.2023);
• ГОСТ 13781.0-86 — предыдущий стандарт, содержащий основные требования к маркировке и типам муфт;
• ГОСТ 15150 — климатические исполнения и категории размещения;
• ТУ производителя — технические условия на конкретные типы муфт.

Продукция ведущих производителей имеет сертификаты соответствия и подтвержденную аттестацию в сетевых компаниях.
