Арматура для СИП — это совокупность приспособлений, предназначенных для крепления самонесущего изолированного провода на опорах и фасадах зданий, для разводки линий, подключения потребителей, при вводе в трансформаторные подстанции и соединения с силовым кабелем. Арматура для СИП предназначена для использования на воздушных линиях напряжением до 1 кВ.

Применение специализированной арматуры обеспечивает надежное крепление провода на всей его протяженности, защиту сети от перегрузок, возможность создания ответвлений и безопасное подключение абонентов. Качественная арматура, выполненная из нейтральных материалов, может эксплуатироваться при низких температурах.

Основные виды арматуры для СИП

Анкерные зажимы

Предназначены для закрепления линии на определенной высоте, концевого и анкерного крепления провода к опорам и фасадам зданий. Корпус анкерного зажима содержит внутренние клинья из термопластика, которые создают надежное соединение с жилами провода без повреждения изоляции. Петля зажима выполнена из стали с горячим цинкованием. Анкерные зажимы являются универсальной арматурой, так как их можно применять для крепления к любой поверхности.

Поддерживающие (промежуточные) зажимы

Используются для подвески СИП на промежуточных и угловых опорах, чтобы не допустить провисания провода между опорами. Поддерживающие зажимы совместимы со всеми видами кронштейнов и крюков. Нулевая несущая жила фиксируется с помощью регулируемого зажима, а подвижное соединение дает возможность зажиму двигаться в поперечном и продольном направлениях. Корпус выполнен из полимера, устойчивого к ультрафиолетовому излучению.

Соединительные и ответвительные зажимы

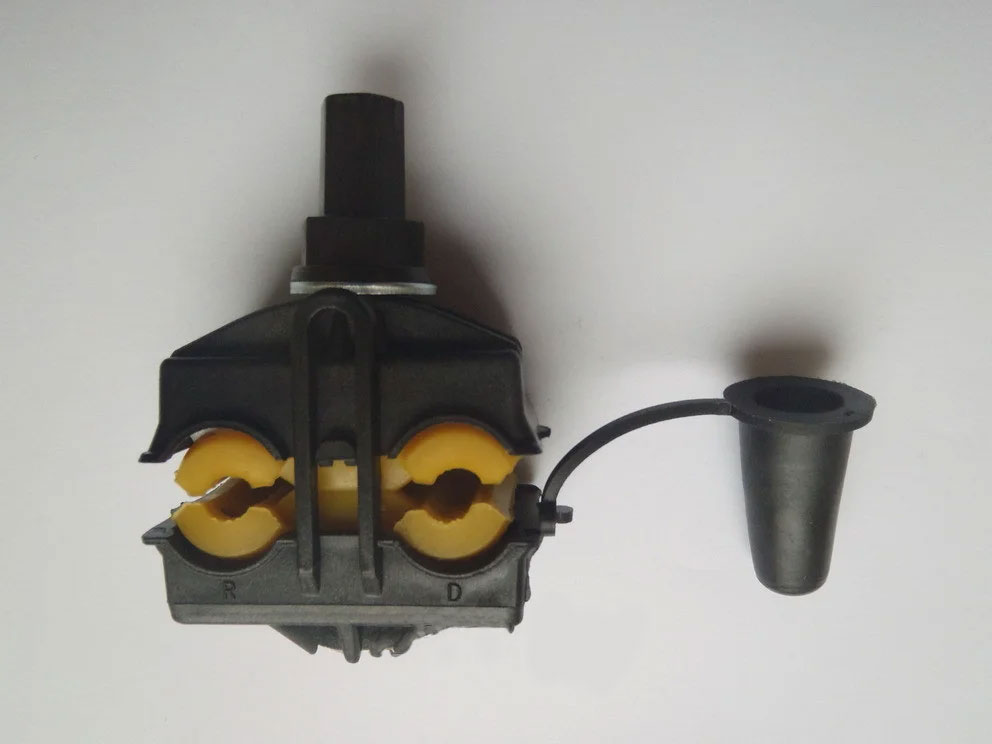

Соединительные зажимы позволяют ускорить процесс монтажа СИП, соединяя два кабеля с высоким качеством контакта. Ответвительные зажимы применяются для создания надежного контакта при подведении уличного освещения и электрическом вводе в дом. Герметичные прокалывающие зажимы используются для подключения абонентских проводов и проводов освещения. При затягивании болтов специальные зубцы контактных пластин прокалывают изоляцию, создавая превосходный контакт.

Кронштейны и крюки

Анкерные кронштейны выполняются из алюминиевого сплава, не подвержены коррозии и низким температурам. Для крепления анкерных кронштейнов используют бандажную ленту из нержавеющей стали. Монтажные крюки изготавливаются из оцинкованной стали с защитным покрытием горячим цинкованием. Крюки монтируются к опоре при помощи стальных лент и используются для крепления проводников к деревянным, железобетонным и металлическим опорам, а также к поверхностям стен зданий.

Спиральные вязки

Применяются для крепления провода СИП-3 к штыревым изоляторам. Устанавливаются по две вязки на изолятор. Материал — оцинкованная сталь, предельная нагрузка до 5000 Н.

Арматура для различных марок СИП

В зависимости от марки самонесущего изолированного провода применяется соответствующая арматура.

Для СИП-1 и СИП-2

Анкерные клиновые зажимы (PA 1000-ВК, PA 1500E-ВК, PA 2000-ВК) — для анкерного крепления изолированной нулевой несущей жилы к крюкам и кронштейнам;
Промежуточная подвеска (ES 54-14-ВК) — для применения на промежуточных и угловых опорах;
Поддерживающий зажим (PS 1500-ВК) — для подвески СИП-2;
Фасадное крепление (BRPF70-150-6F) — для монтажа СИП-1 вдоль стен и опор с креплением пластмассовыми кабельными стяжками.

Для СИП-3

Штыревые изоляторы (SDI30, SDI37) — из керамики, полимера или стекла для линий 6-20 кВ;
Спиральные вязки (CO 35, CO 70, CO 120) — для крепления провода к изоляторам;
Анкерные натяжные зажимы (SO 235, SO 85) — для закрепления и удержания кабеля в натянутом состоянии.

Для СИП-4

Анкерно-поддерживающий зажим (РА 2х16-4х35) — для концевого крепления и промежуточной подвески двух- или четырехжильных проводов;
Анкерный клиновой зажим (DN 435, DN 25) — для крепления двух- или четырехжильного провода на ответвлениях к дому;
Анкерный зажим (RPA 425/120) — для крепления четырехжильного провода на магистральных линиях.

Вспомогательные элементы арматуры СИП

Бандажная лента

Стальная лента с полимерным покрытием или из нержавеющей стали применяется для крепления арматуры к опорам. Ширина ленты обычно составляет 12-20 мм. Для резки ленты используются специальные ножницы, не оставляющие острых кромок.

Изолирующие колпачки

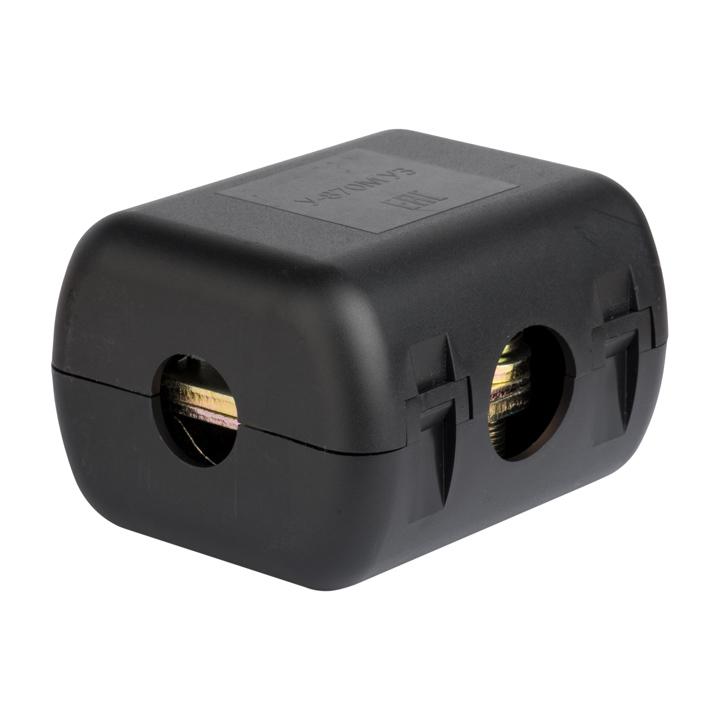

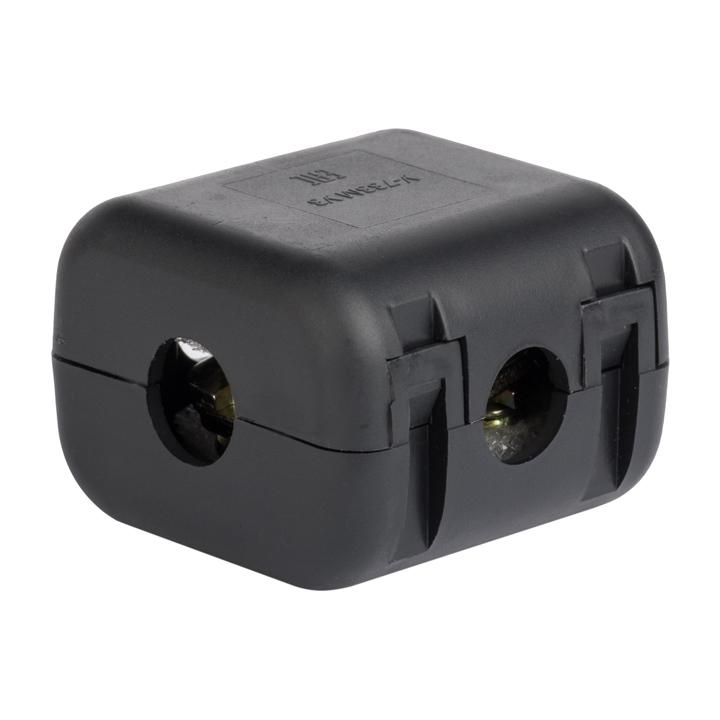

Производятся из ультрафиолетостойкого полимера, используются для изоляции мест соединений. Монтаж колпачков не требует использования генератора горячего воздуха.

Вертлюги

Применяются для компенсации кручения и предотвращения появления петель на проводе СИП, а также для предотвращения перекручивания во время монтажа.

Защитная смазка

Специальная смазка (например, NILED) препятствует увеличению контактного сопротивления и появлению оксидной пленки на алюминиевом проводе, увеличивая срок эксплуатации соединений. Лента NILED используется для восстановления изоляции на СИП и выравнивания поверхности под термоусадку, обладает высокой устойчивостью к ультрафиолету и озону.

Нормативная база и стандарты

Арматура для СИП должна соответствовать требованиям следующих нормативных документов:

СТО 34.01-2.2-002-2015 — стандарт ПАО «Россети», устанавливающий общие технические требования к анкерной и поддерживающей арматуре для СИП-1 и СИП-2 напряжением до 1 кВ;
ГОСТ 31946-2012 — стандарт на арматуру для воздушных линий электропередачи;
ГОСТ Р 52373-2005 — стандарт на провода самонесущие изолированные и защищенные для воздушных линий;
ПУЭ (Правила устройства электроустановок) — требования к монтажу воздушных линий.

Продукция ведущих производителей соответствует европейским стандартам, имеет климатическое исполнение УХЛ-1 и стойкость к УФ-излучению.
