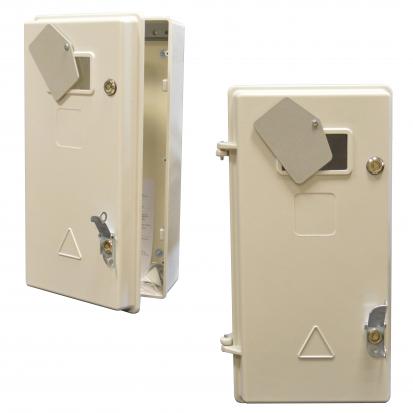

Щиты учётно-распределительные (ЩУР)

Щиты учетно-распределительные предназначены для приема, учета и распределения электрической энергии напряжением 380/220 Вольт 1-или-3-фазного тока частотой 50 Гц, а также для защиты отходящих линий при перегрузках и коротких замыканиях. Щиты конструктивно могут быть навесными и встраиваемыми.

Базовая комплектация корпуса

Базовая комплектация корпуса: монтажная панель, ключ стационарного замка, знак электрического напряжения.

По заявке потребителя корпус комплектуется: сальниками, дин-рейкой, смотровым окном со шторкой, фальш-панелью, блокировкой замка с возможностью использования навесного замка, кронштейном для крепления на опору.

По заявке потребителя можем укомплектовать

Сальниками

DIN-рейкой

Смотровым окном со шторкой

Фальшпанелью

Блокировкой замка

Преимущества конструкции

Предусмотрены 4 круглых отлива для крепления монтажной панели болтами М6х20

Для крепления на стену или опору предусмотрены 4 наплыва

С задней стороны в местах для крепления монтажной панели предусмотрены углубления для головки болта

Материал легко обрабатывается инструментом для металла. Под заказ возможно нанесение отверстий для крепления и ввода/вывода кабеля необходимого диаметра.

Монтаж и дополнительные возможности

Корпуса монтируются: стена, в стену, опора, стойка.

Возможно комплектование стойками. Высота стойки 1580 мм или 1920 мм. Платформа для крепления щита 170х85 мм.

Трубы для ввода/вывода кабеля 48х3 мм. Для удобства подвода/отвода кабеля предусмотрен изгиб трубы.

В качестве защитно-декоративного покрытия стойки предварительно грунтуются и окрашиваются эмалью либо по согласованию с заказчиком оцинковываются методом горячего цинкования.

Способ установки стойки: бетонирование, на анкерные болты.

Варианты монтажа корпусов

Вариант Аксессуары

На стену

Комплект крепежных элементов

На опору

Кронштейн ОКЩУ-54

На стойку

Стойки 1920, 1905, 1660

Фотографии корпусов

C августа 2016 года корпуса 4х2х1 выпускаются с двумя замками

Корпус ЩУР 4х2х1.1МП.1М.ПО с 1-фаз. счетчиком

Корпус 4х2х1 на опоре

Корпус 4х2х1 на стойке

Корпус ЩМП 4x4x2 на оцинкованной стойке Ст1920zn

С однофазным счетчиком
