Кабельные муфты

Кабельные муфты — это электротехнические изделия, предназначенные для соединения, ответвления и оконцевания силовых кабелей. Они обеспечивают герметизацию, изоляцию и механическую защиту мест соединения кабельных линий, восстанавливая целостность проводника и защищая стыки от воздействия окружающей среды.

Муфты являются наиболее ответственным узлом кабельной трассы, поскольку стыки — самое уязвимое место любой линии электропередачи. Требования к ним предъявляются не ниже, чем к самому кабелю: обеспечение электрической и механической прочности, герметичности, влагостойкости и стойкости к внешним воздействиям.

Классификация кабельных муфт по назначению

В соответствии с ГОСТ 34839-2022 и современной нормативной базой, кабельные муфты подразделяются на следующие основные типы:

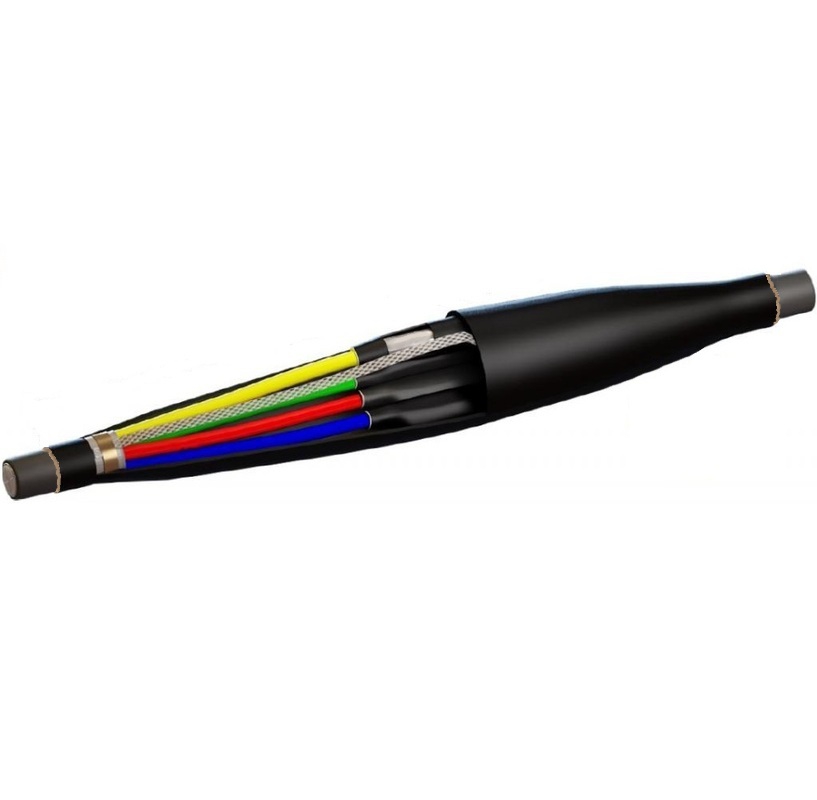

Соединительные муфты

Предназначены для соединения строительных длин кабеля в единую кабельную трассу, а также для ремонта поврежденных участков. Используются для кабелей с бумажной и пластмассовой изоляцией.

Ответвительные муфты

Служат для присоединения распределительных кабельных линий к магистральной кабельной линии. Позволяют выполнять ответвление кабелем меньшего сечения от основной магистрали, причем некоторые модели допускают монтаж без отключения напряжения.

Концевые муфты

Используются для оконцевания кабелей при подключении их к электроустановкам, распределительным устройствам, трансформаторам или воздушным линиям электропередачи. Подразделяются на три типа:

• КН — концевые муфты наружной установки (на открытом воздухе);
• КМ — концевые мачтовые муфты (для перехода с кабельной линии на воздушную);
• КВ — концевые муфты внутренней установки (внутри помещений).

Переходные и стопорные муфты

Переходные муфты (СП) применяются для соединения кабелей с разными типами изоляции (например, бумажной и пластмассовой). Стопорные муфты (СТ) используются при прокладке кабелей с бумажной пропитанной изоляцией на трассах с перепадом уровней, превышающим допустимые нормы, предотвращая стекание пропиточного состава.

Типы муфт по материалу изготовления

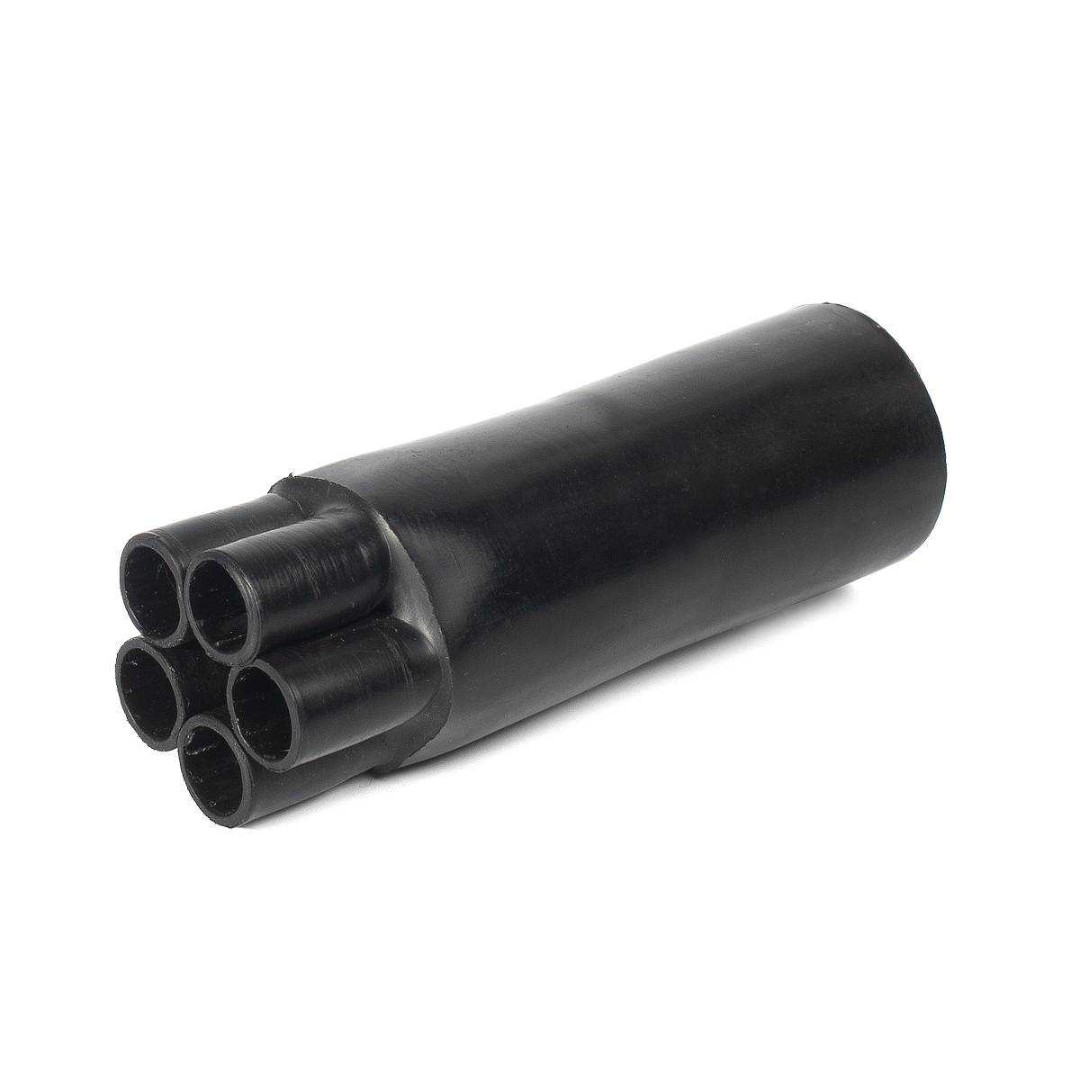

Термоусаживаемые муфты

Наиболее популярный и современный тип кабельных муфт. Изготавливаются из сшитого полиэтилена или других полимеров с "эффектом памяти формы". При нагреве до 120-150°C муфта плотно облегает кабель, обеспечивая надежную герметизацию и изоляцию. Преимущества:

• Мультиразмерность — один типоразмер подходит для нескольких сечений кабеля;
• Высокая механическая прочность и стойкость к агрессивным средам;
• Простота монтажа (не требует специальных навыков, кроме нагрева строительным феном);
• Наличие внутреннего термоплавкого клеевого слоя для полной герметизации.

Недостаток: требуют защиты от ультрафиолетового излучения при наружной установке (используются черные УФ-стойкие трубки).

Холодноусаживаемые муфты

Изготавливаются из силикона или ЭПДМ-резины. Поставляются в предварительно растянутом состоянии на спиралевидном пластиковом корде. При извлечении корда муфта плотно облегает кабель без применения нагрева. Преимущества:

• Время монтажа в 2 раза меньше, чем у термоусаживаемых;
• Не требуется источник тепла (газовая горелка или фен);
• Силиконовые муфты стойки к УФ-излучению и отталкивают воду;
• Сохраняют гибкость кабеля в месте соединения.

Недостаток: ЭПДМ-муфты требуют защиты от УФ-излучения, силиконовые менее устойчивы к истиранию.

Эпоксидные муфты

Устаревающий тип муфт, изготавливаемых из эпоксидного компаунда. Требуют заливки на месте монтажа, чувствительны к сохранности отвердителя. Постепенно вытесняются термо- и холодноусаживаемыми аналогами.

Свинцовые и чугунные муфты

Исторически первые типы муфт. Свинцовые (СС) — из свинцовой трубы, требующей пайки. Чугунные — заливаются битумным или маслоканифольным компаундом. В настоящее время считаются устаревшими, используются ограниченно.

Как правильно выбрать кабельную муфту

При выборе кабельной муфты необходимо учитывать следующие параметры:

• Номинальное напряжение — муфты выпускаются для кабелей до 1 кВ, до 10 кВ, до 35 кВ;
• Количество и сечение жил — 1, 2, 3, 4, 5 жил, сечение от 1,5 до 240 мм² и более;
• Тип изоляции кабеля — бумажная (Б), ПВХ (В), сшитый полиэтилен (Пв);
• Наличие брони и экрана — для бронированных кабелей требуется заземление брони;
• Место установки — внутри помещения, на открытом воздухе, в земле, под водой;
• Климатическое исполнение — УХЛ, Т, температурный диапазон (например, от -45°C до +50°C).

Для муфт наружной установки обязательна дополнительная защита от УФ-излучения (черные УФ-стойкие трубки или "юбки"-изоляторы для муфт до 10 кВ). Для подземной прокладки важна повышенная механическая прочность и защита от коррозии.

Нормативная база

Кабельные муфты должны соответствовать требованиям следующих нормативных документов:

• ГОСТ 34839-2022 — действующий межгосударственный стандарт на муфты для силовых кабелей на напряжение до 35 кВ включительно (введен 01.07.2023). Распространяется на муфты для кабелей с пропитанной бумажной и пластмассовой изоляцией для сетей с изолированной и/или заземленной нейтралью;
• ГОСТ 31565-2012 — требования пожарной безопасности к кабельным изделиям;
• ГОСТ 15150 — климатические исполнения и категории размещения.
