Концевые муфты

Концевые муфты — это электротехнические изделия, предназначенные для оконцевания силовых кабелей при подключении их к электроустановкам, распределительным устройствам, трансформаторам или воздушным линиям электропередачи. Они обеспечивают герметизацию, изоляцию и защиту конца кабеля от воздействия окружающей среды, а также выравнивание напряженности электрического поля в месте разделки.

Концевые муфты являются наиболее ответственным элементом кабельной линии, так как именно в месте оконцевания наиболее вероятны пробои изоляции и попадание влаги. Качественная концевая муфта гарантирует надежную и долговечную работу всей кабельной линии.

Классификация по месту установки

В соответствии с ГОСТ 13781.0-86 и современной нормативной базой, концевые муфты подразделяются на три основных типа по месту установки:

Концевые муфты внутренней установки (КВ)

Предназначены для оконцевания кабелей внутри помещений: в распределительных щитах, трансформаторных подстанциях, электрощитовых. Устанавливаются в сухих или умеренно влажных помещениях с естественной вентиляцией. Имеют компактную конструкцию без дополнительной защиты от атмосферных воздействий.

Концевые муфты наружной установки (КН)

Предназначены для оконцевания кабелей на открытом воздухе. Такие муфты имеют усиленную конструкцию с дополнительными изоляторами («юбками»), увеличивающими длину пути тока утечки и обеспечивающими защиту от атмосферных осадков. Устойчивы к ультрафиолетовому излучению и перепадам температур.

Концевые мачтовые муфты (КМ)

Разновидность муфт наружной установки, предназначенная для перехода с кабельной линии на воздушную линию электропередачи. Устанавливаются на опорах (мачтах) и имеют специальную конструкцию для крепления проводов воздушной линии.

Типы концевых муфт по материалу изготовления

Термоусаживаемые концевые муфты

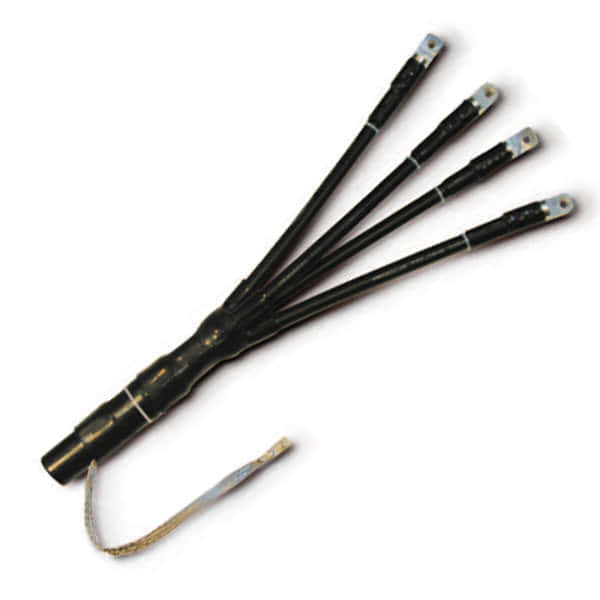

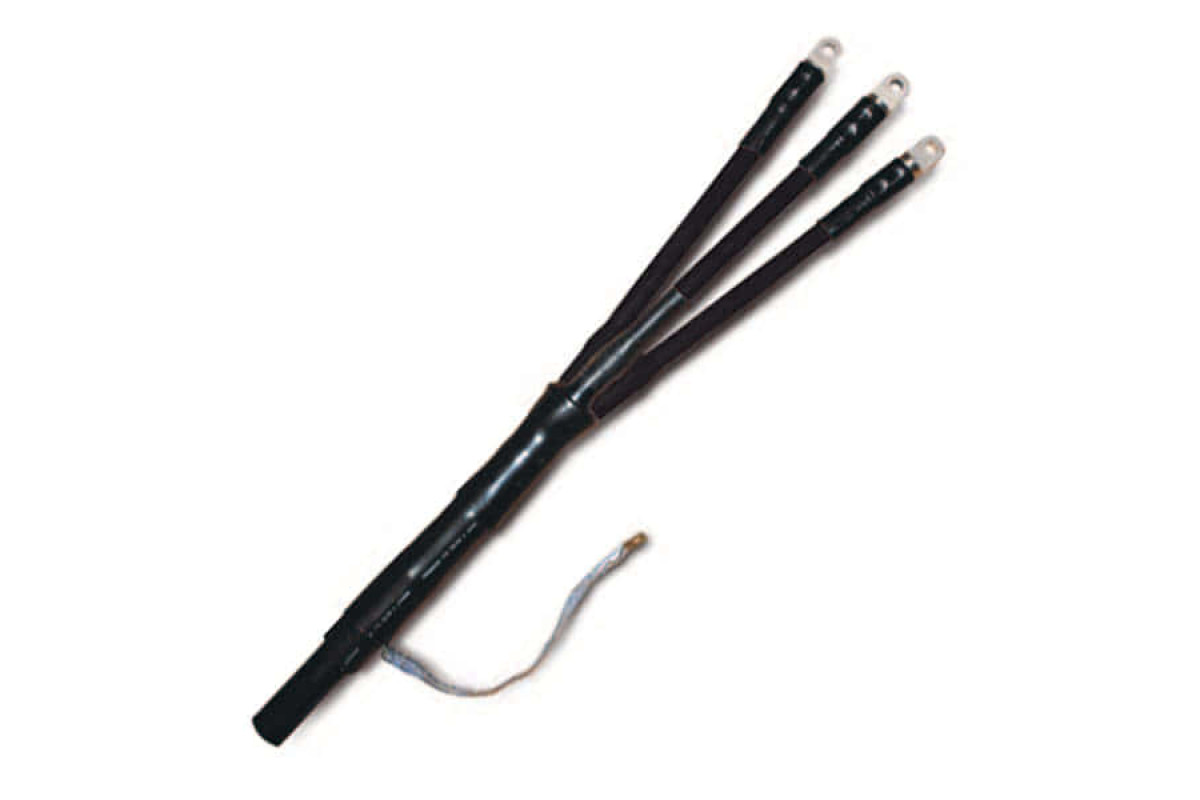

Наиболее распространенный и современный тип концевых муфт. Изготавливаются из сшитого полиэтилена или других полимеров с «эффектом памяти формы». При нагреве до 120-150°C муфта плотно облегает кабель, обеспечивая надежную герметизацию и изоляцию. Преимущества:

• Широкий диапазон усадки — один типоразмер подходит для нескольких сечений кабеля;
• Наличие термоплавкого клея на внутренней поверхности для полной герметизации;
• Устойчивость к ультрафиолетовому излучению и погодно-климатическим условиям;
• Компактность и небольшой вес;
• Простота монтажа с помощью газовой горелки или промышленного фена.

Для высоковольтных муфт (6-35 кВ) используются трекингостойкие материалы красного цвета, предотвращающие поверхностные разряды.

Муфты холодной усадки

Современная альтернатива термоусаживаемым муфтам. Изготавливаются из силикона или ЭПДМ-резины. Поставляются в предварительно растянутом состоянии на спиралевидном пластиковом корде. При извлечении корда муфта плотно облегает кабель без применения нагрева. Преимущества:

• Монтаж без открытого огня (актуально во взрывоопасных зонах);
• Эластичность элементов на протяжении всего срока эксплуатации;
• Равномерное радиальное давление на кабель;
• Гидрофобность и негорючесть силикона;
• Стойкость к воздействию высших гармоник.

Ведущие производители муфт холодной усадки: Ensto (Финляндия), 3M (США), а также российская компания ЭНЕРВИК.

Другие типы концевых муфт

В настоящее время считаются устаревшими и используются ограниченно: эпоксидные муфты (заливка компаундом на месте монтажа), свинцовые (пайка свинцовой трубой) и чугунные (заливка битумным составом).

Маркировка концевых муфт

Согласно ГОСТ 13781.0-86, условное обозначение марки концевой муфты содержит следующую информацию:

• Тип муфты: КН — концевая наружной установки, КМ — концевая мачтовая, КВ — концевая внутренней установки;
• Материал изготовления: т — с термоусаживаемыми трубками, тп — с термоусаживаемыми перчатками, Р — эластомерные (холодной усадки);
• Количество жил: 1, 2, 3, 4, 5;
• Номинальное напряжение: 1 кВ, 10 кВ, 20 кВ, 35 кВ;
• Диапазон сечений: например, 25/50, 70/120, 150/240 мм².

Примеры расшифровки маркировки:

• 3КВНТп-1-25/50 нг-LS — концевая муфта внутренней установки, термоусаживаемая (с перчаткой), 3-жильная, до 1 кВ, для кабелей сечением 25-50 мм², негорючая, с низким дымовыделением;
• КНТпН-3х(35-50) — концевая муфта наружной установки, термоусаживаемая, для 3-жильного кабеля сечением 35-50 мм², на напряжение 10 кВ;

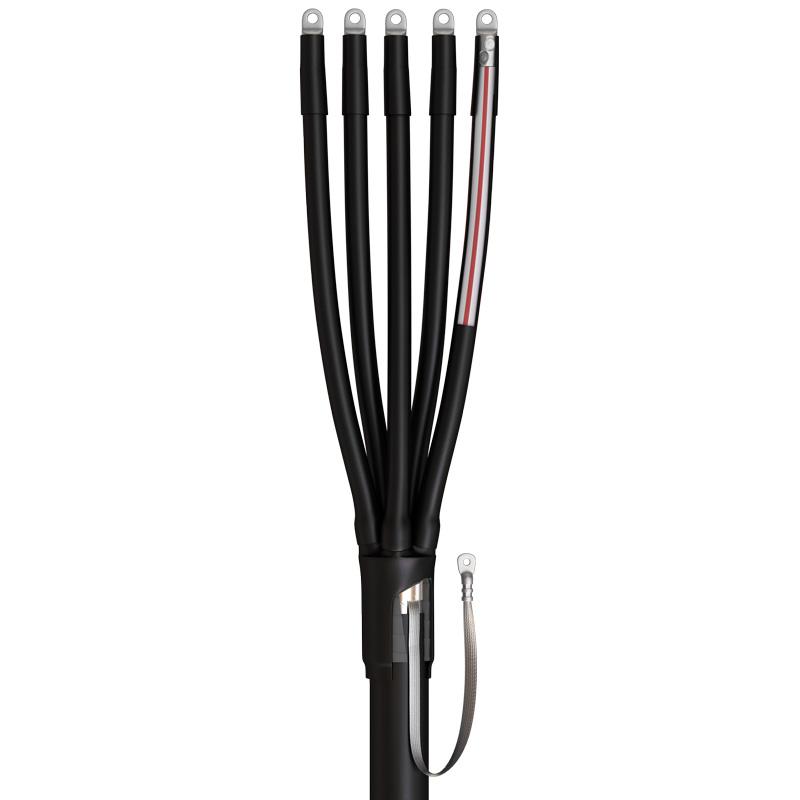

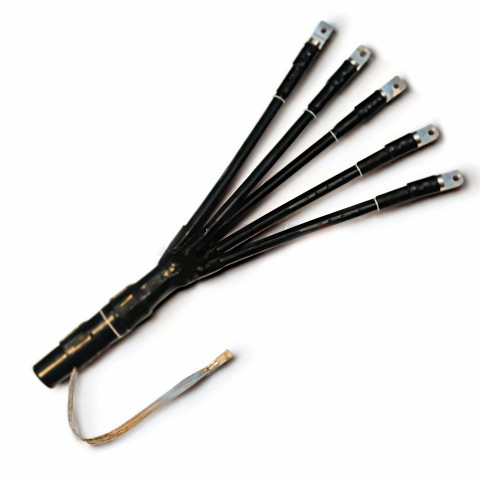

• 5ПКТп(б)-1-25/50 — 5-пальцевая концевая термоусаживаемая муфта (для 5-жильного кабеля), с возможностью монтажа на бронированный кабель, до 1 кВ, сечение 25-50 мм².

Технические характеристики концевых муфт

Обобщенные технические характеристики концевых муфт представлены в таблице ниже.

Конструктивные особенности концевых муфт

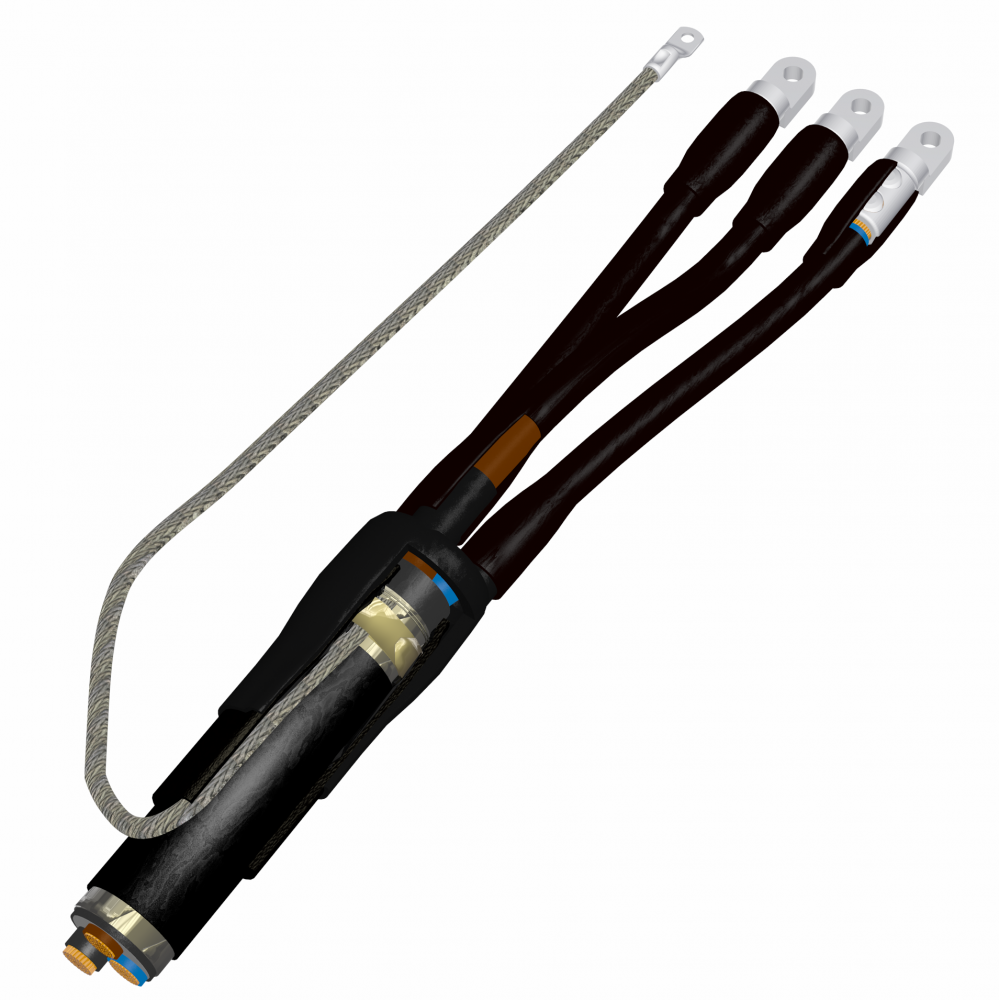

Современные концевые муфты имеют следующие конструктивные элементы:

• Термоусаживаемая перчатка (или трубка) — основной изолирующий элемент, надеваемый на корень разделки кабеля;
• Термоплавкий клей — нанесен на внутреннюю поверхность перчатки, обеспечивает полную герметизацию после усадки;
• Концевые манжеты — дополнительная герметизация на жилах кабеля;
• Изоляторы («юбки») — для муфт наружной установки, увеличивают длину пути тока утечки;
• Стресс-конус — элемент для выравнивания напряженности электрического поля в высоковольтных муфтах;
• Система заземления — для подключения экрана и брони кабеля к заземляющему контуру.

Как правильно выбрать концевую муфту

При выборе концевой муфты необходимо учитывать следующие параметры:

• Место установки — внутри помещения (КВ), на открытом воздухе (КН) или на опоре (КМ);
• Номинальное напряжение кабеля — до 1 кВ, 6 кВ, 10 кВ, 35 кВ;
• Количество жил кабеля — 1, 2, 3, 4 или 5;
• Сечение жил — муфта должна перекрывать диапазон сечений монтируемого кабеля;
• Тип изоляции кабеля — бумажная или пластмассовая (ПВХ, сшитый полиэтилен);
• Наличие брони и экрана — требуется специальная система заземления;
• Тип наконечников — под опрессовку или болтовые.

Нормативная база и сертификация

Концевые муфты должны соответствовать требованиям следующих нормативных документов:

• ГОСТ 34839-2022 — действующий межгосударственный стандарт на муфты для силовых кабелей на напряжение до 35 кВ (введен 01.07.2023);
• ГОСТ 13781.0-86 — предыдущий стандарт, содержащий основные требования к маркировке и типам муфт;
• ГОСТ 15150 — климатические исполнения и категории размещения;
• ТУ производителя — технические условия на конкретные типы муфт.

Продукция ведущих производителей имеет сертификаты соответствия Госстандарта и аттестацию сетевых компаний.
