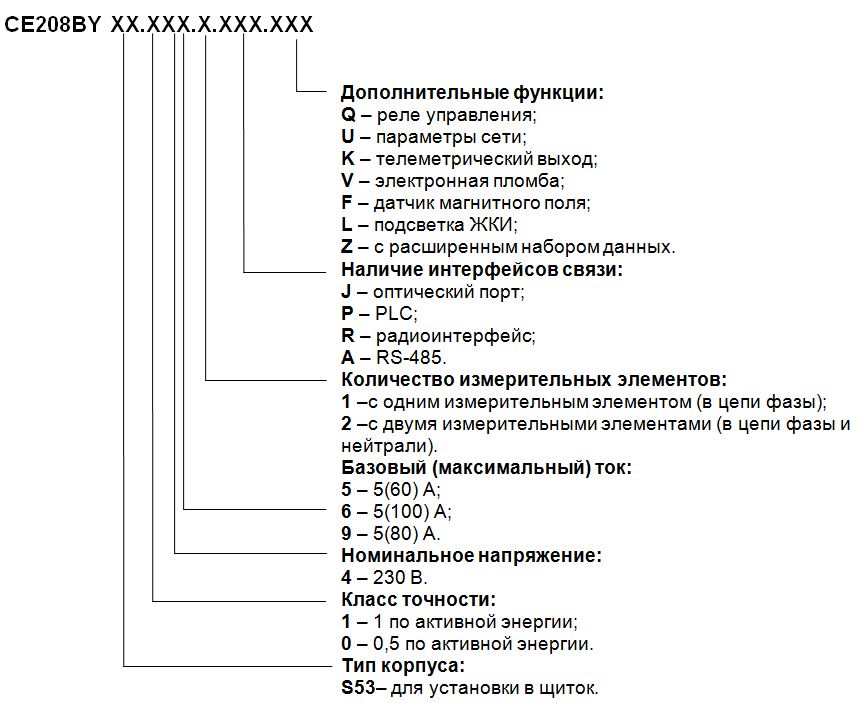

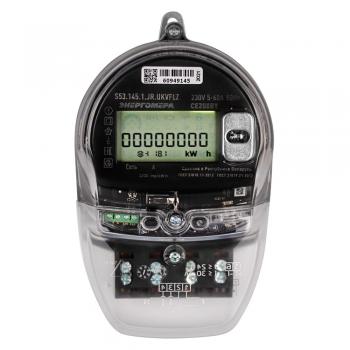

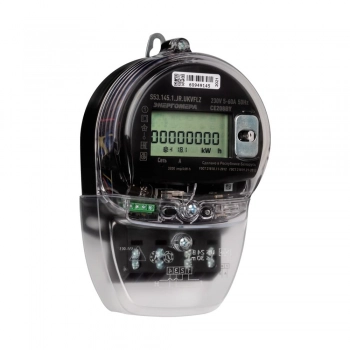

СЕ 208 BY S53.146.1.JPR.QUKVFLZ (5-100А)

Счетчик электрической энергии однофазный многофункциональный CE208BY S53

Счетчик предназначен для измерения активной энергии в однофазных цепях переменного тока, организации многотарифного учета электроэнергии, ведения массивов профиля мощности с программируемым временем интегрирования, измерения параметров однофазной сети. Возможно наличие двух измерительных элементов (по «фазе» и «нулю»). Передача накопленной информации по имеющимся интерфейсам. Предназначен для установки в шкаф или щиток.

ТУ BY 690329298.008-2013

НОРМАТИВНО-ПРАВОВОЕ ОБЕСПЕЧЕНИЕ

• Соответствует ГОСТ 31818.11-2012
• Соответствует ГОСТ 31819.21-2012
• Сертифицирован и внесен в Государственный реестр средств измерений РБ под номером РБ 03 13 5150 18

ОСОБЕННОСТИ ЭЛЕКТРОСЧЕТЧИКА

• Исполнение в корпусе индукционного счетчика
• Модификация со встроенным реле управления нагрузкой
• Возможность замены батарейки часов без вскрытия корпуса
• Наличие подсветки индикатора
• Наличие кнопок для просмотра информации на ЖКИ счетчика
• Модификации с PLC-модемом и/или радиомодемом, RS-485

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ

• Многотарифный учет электроэнергии;
• Три варианта управления тарификацией – по событиям, внешнее и по временным зонам;
• Возможность одновременного использования вариантов управления тарификацией;
• Ведение ретроспективы (фиксация значений накопителей энергии до 128 суток, 40 расчетных периодов (месяцев), 10 лет);
• Ведение ретроспективы по событиям (до 20 событий);
• Ведение интервальных профилей энергии и параметров сети;
• Измерение параметров сети (частоты сети, тока, напряжения, коэффициента мощности, активной, реактивной, полной мощности);
• Контроль потребляемой активной мощности на интервале интегрирования;
• Контроль лимита потребления активной энергии;
• Контроль напряжения питающей сети;
• Контроль потребляемых токов;
• Контроль частоты сети;
• Реле нагрузки (Q);
• Учет времени;
• Самодиагностика;
• Защита информации;
• Электронные пломбы (V);
• Датчик постоянного магнитного поля (F);
• Журналы событий;
• Поддержка протокола обмена Smart Metering Protocol (SMP);
• Сопровождение отображаемой информации OBIS-кодами;

ХАРАКТЕРИСТИКИ НАДЕЖНОСТИ

• Минимальная наработка на отказ — 220000 часов
• Межповерочный интервал — 8 лет
• Средний срок службы — 30 лет
• Гарантийный срок — 2 года с даты ввода в эксплуатацию, но не более 3 лет с даты выпуска

• Класс точности по активной энергии по ГОСТ 31819.21-20121
• Класс точности по активной энергии по ТУ BY 690329298.008-20130,5
• Стартовый ток0,002·I_б
• Базовый ток I_б, А5
• Максимальный ток I_макс, А60, 80, 100
• Номинальное напряжение U_ном, В230
• Полная (активная) мощность, потребляемая цепью напряжения, не более, В·А (Вт)
  • 2,0 (1,0) c интерфейсом RS485
  • 2,0 (0,7) с радиоканалом
• Полная потребляемая мощность, потребляемая цепью тока, не более, В·А0,2
• Диапазон температур окружающего воздуха, соответствующий нормальным условиям, °Сот 21 до 25
• Диапазон рабочих температур окружающего воздуха для счетчика, °Сот минус 40 до 70
• Постоянная счетчика, имп./(кВт·ч) или имп./(квар·ч)от 800 до 4800
• Рабочий диапазон частоты измерительной сети счетчика, Гцот 47,5 до 52,5
• Интервалы усреднения значений мощности или значений энергии, минот 1, 3, 5, 10, 15, 30, 60
• Глубина хранения усредненных значений мощности или накопленной энергии, значений, не менее6144
• Число тарифов8
• Масса счетчика, кг, не более2

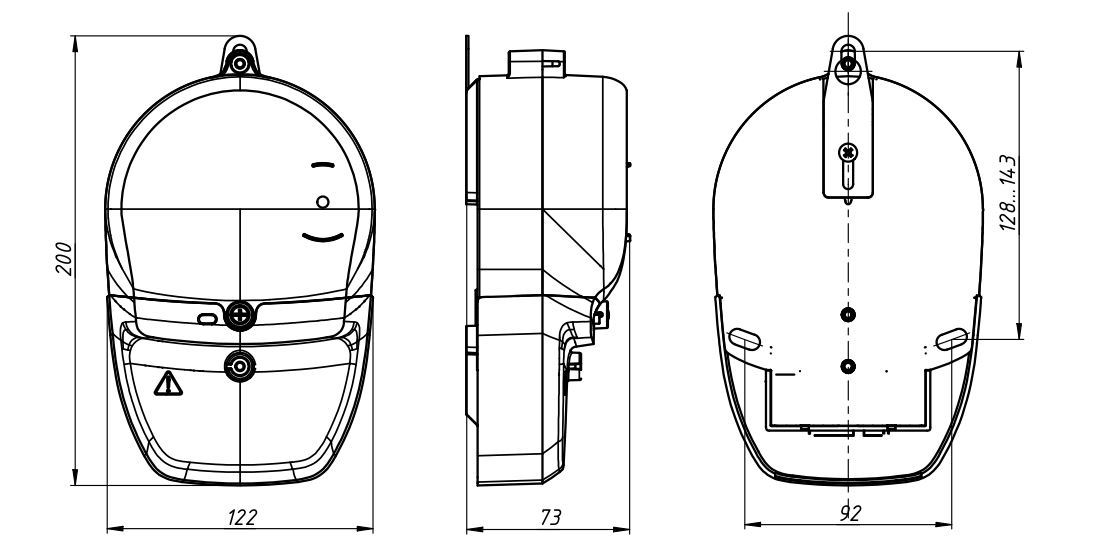

• Габаритные размеры корпуса (длина х ширина х глубина), мм, не более200х122х73
• Средняя наработка до отказа, ч, не менее220000
• Средний срок службы, лет, не менее30
• Класс защиты от поражения электрическим током по ГОСТ 12.2.007-75II
• Степень защитной оболочки по ГОСТ 14254-2015IP51, категория 2

• Руководство по эксплуатации
• Расширенное руководство по эксплуатации
• Формуляр
• Описание типа средств измерений
• Сертификат об утверждении типа средств измерений РБ
• Сертификат об утверждении типа средств измерений РФ
• Декларация о соответствии ТС
• Декларация о соответствии ТP 024
• О включении в перечень ТP 024
• Сертификат продукции собственного производства
• Актуальное ПО AdminTools
