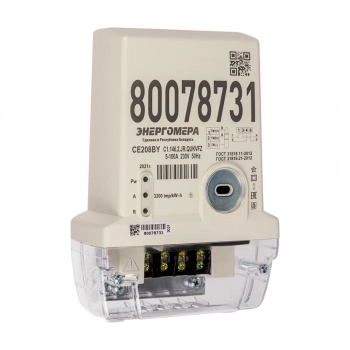

СЕ 208 BY С1.146.2.JR.QUKVFZ (5-100 А)

Счетчик электрической энергии однофазный многофункциональный CE208BY С1

Счетчик предназначен для измерения активной и реактивной энергии в однофазных цепях переменного тока, организации многотарифного учета электроэнергии, ведения массивов профиля мощности с программируемым временем интегрирования, измерения параметров однофазной сети. Возможно наличие двух измерительных элементов (по «фазе» и «нулю»). Передача накопленной информации по имеющимся интерфейсам. Предназначен для установки на опору.

Типовые исполнения:

• СЕ208BY С1.146.2.JR.QUKVFZ (5(60)А, два измерителя, опто, радио)

ТУ BY 690329298.008-2013

НОРМАТИВНО-ПРАВОВОЕ ОБЕСПЕЧЕНИЕ

• Соответствует ГОСТ 31818.11-2012
• Соответствует ГОСТ 31819.21-2012
• Соответствует ГОСТ 31819.23-2012
• Сертифицирован и внесен в Государственный реестр средств измерений РБ под номером РБ 03 13 5150 18

ОСОБЕННОСТИ ЭЛЕКТРОСЧЕТЧИКА

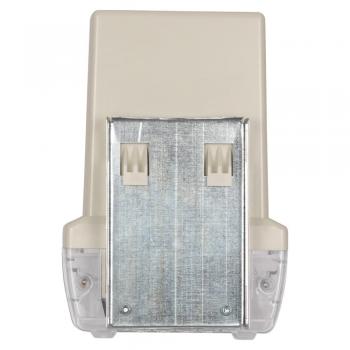

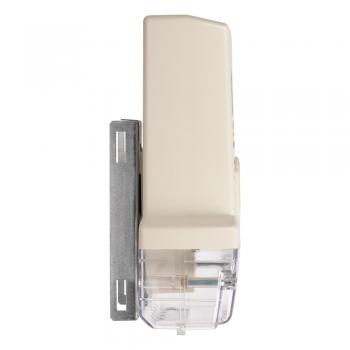

• Исполнение в корпусе с креплением на опору

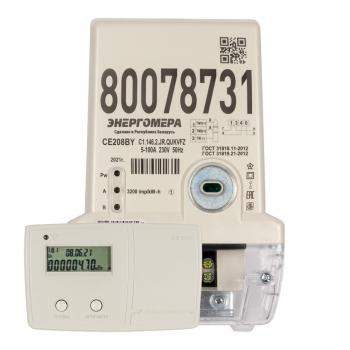

• Поставляется с устройством отображения информации СЕ901
• Передача накопленной информации по радиоинтерфейсу
• Модификация со встроенным реле управления нагрузкой
• Наличие электрического телеметрического выхода
• Контроль и фиксация вскрытия корпуса счетчика и крышки клеммной колодки

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ

• многотарифный учет электроэнергии;
• три варианта управления тарификацией – по событиям, внешнее и по временным зонам;
• возможность одновременного использования вариантов управления тарификацией;
• ведение ретроспективы (фиксация значений накопителей энергии не менее 720 суток, 96 расчетных периодов (месяцев), 16 лет);
• ведение ретроспективы по событиям (до 20 событий);
• ведение интервальных профилей;
• измерение параметров сети: частоты сети, тока, напряжения, коэффициента мощности, активной, реактивной, полной мощности.
• контроль отдельных параметров сети:
• длительность провала напряжения;
• глубина провала напряжения;
• длительность перенапряжения;
• максимальное значение перенапряжения;
• перерывы электроснабжения;
• контроль потребляемой активной мощности на интервале интегрирования;
• контроль потребляемой мгновенной мощности;
• контроль малого потребления;
• контроль напряжения питающей сети;
• контроль потребляемых токов;
• контроль частоты сети;
• контроль встречного потока мощности;
• учет времени;
• самодиагностика;
• защита информации;
• электронные пломбы (V);
• датчик постоянного магнитного поля (F);
• журналы событий;
• механизм расширенной настройки действий по событиям, возникающим в счетчике;
• поддержка протокола обмена Smart Metering Protocol (SMP);
• сопровождение отображаемой информации OBIS-кодами;
• режим отложенного пломбирования клеммной крышки.

ХАРАКТЕРИСТИКИ НАДЕЖНОСТИ

• Минимальная наработка на отказ — 220000 часов
• Межповерочный интервал — 8 лет
• Средний срок службы — 30 лет
• Гарантийный срок — 2 года с даты ввода в эксплуатацию, но не более 3 лет с даты выпуска

• Класс точности по активной энергии по ГОСТ 31819.21-20121
• Класс точности по активной энергии по ТУ BY 690329298.008-20131 или 2
• Стартовый ток0,002·I_б
• Базовый ток I_б, А5
• Максимальный ток I_макс, А60, 80, 100
• Номинальное напряжение U_ном, В230
• Полная (активная) мощность, потребляемая цепью напряжения, не более, В·А (Вт)3,0 (1,0) с радиоканалом
• Полная потребляемая мощность, потребляемая цепью тока, не более, В·А0,2
• Диапазон температур окружающего воздуха, соответствующий нормальным условиям, °Сот 21 до 25
• Диапазон рабочих температур окружающего воздуха для счетчика, °Сот минус 40 до 70
• Постоянная счетчика, имп./(кВт·ч) или имп./(квар·ч)от 800 до 4800
• Рабочий диапазон частоты измерительной сети счетчика, Гцот 47,5 до 52,5
• Интервалы усреднения значений мощности или значений энергии, минот 1, 3, 5, 10, 15, 30, 60
• Глубина хранения усредненных значений мощности или накопленной энергии, значений, не менее12888
• Число тарифов8
• Масса счетчика, кг, не более2

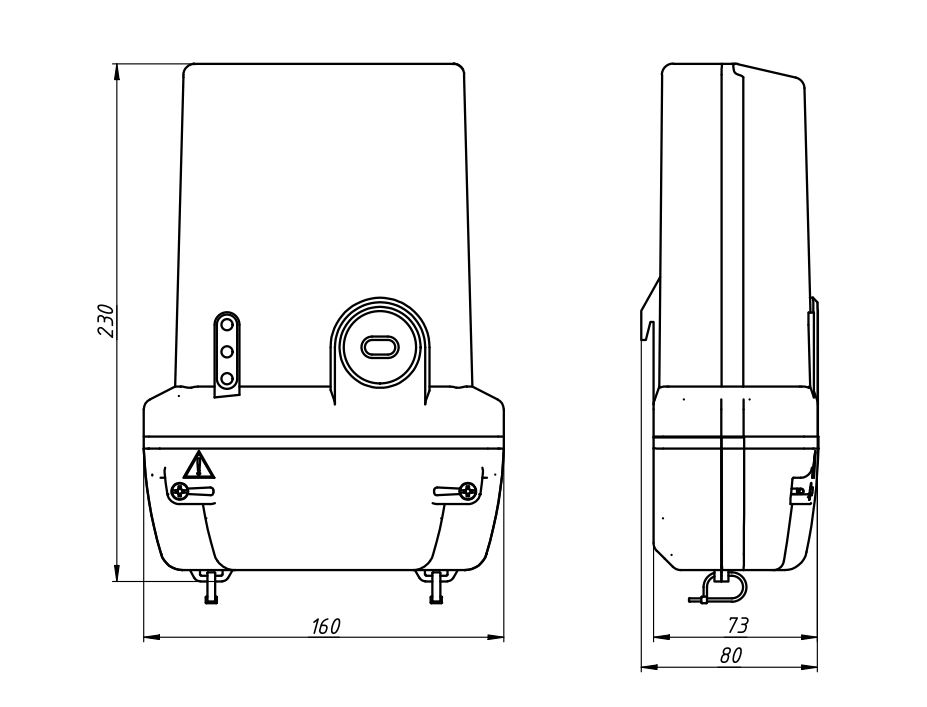

• Габаритные размеры корпуса (длина х ширина х глубина), мм, не более200х160х80
• Средняя наработка до отказа, ч, не менее220000
• Средний срок службы, лет, не менее30
• Класс защиты от поражения электрическим током по ГОСТ 12.2.007-75II
• Степень защитной оболочки по ГОСТ 14254-2015IP64, категория 2
