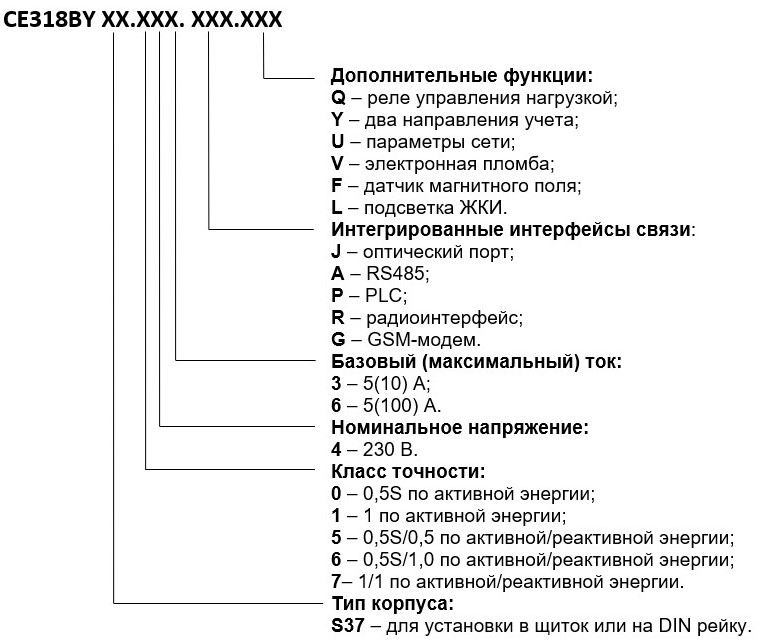

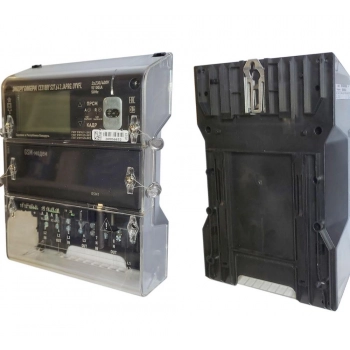

СЕ 318 BY S37 643.JAPRG.UYVFL (5-10А)

Счетчики активной и реактивной электрической энергии трехфазные СЕ318BY (в дальнейшем — счетчики), предназначенные для измерения активной и реактивной электрической энергии, активной и реактивной мощности, коэффициента мощности, среднеквадратического значения напряжения и силы тока по трем фазам в трехфазных цепях переменного тока и организации многотарифного учета электроэнергии. Счетчик может использоваться в автоматизированных информационных измерительных системах коммерческого учета электроэнергии (АИИС КУЭ) для передачи измеренных или вычисленных параметров на диспетчерский пункт по контролю, учету и распределению электрической энергии.

ТУ BY 690329298.010-2016

НОРМАТИВНО-ПРАВОВОЕ ОБЕСПЕЧЕНИЕ

Соответствует ГОСТ 31818.11-2012. Соответствует ГОСТ 31819.21-2012. Соответствует ГОСТ 31819.22-2012. Соответствует ГОСТ 31819.23-2012. Сертифицирован и внесен в Государственный реестр средств измерений РБ под номером РБ 03 13 6052 16.

ОСОБЕННОСТИ ЭЛЕКТРОСЧЕТЧИКА

• Наличие оптопорта и интерфейсов радио, PLC и RS-485.
• Возможность модульного добавления GSM-модема или УСПД.
• Контроль вскрытия клеммной крышки и корпуса счетчика («электронные пломбы»).
• Управление нагрузкой в 2-х режимах.
• Сигнализация о превышении лимитов энергии и мощности.

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ

Счетчик обеспечивает:

• многотарифный учет электроэнергии (от 1 до 8 тарифов);
• три варианта управления тарификацией – по событиям, внешнее и повременное;
• возможность одновременного использования вариантов управления тарификацией;
• ведение ретроспективы (фиксация значений накопителей энергии на начало до 128 суток, 40 расчетных периодов (месяцев), 10 лет);
• ведение ретроспективы по событиям (до 20 событий);
• ведение интервальных профилей четырех каналов энергии: активной и реактивной, прямого и обратного направления;
• защиту информации (пароли и электронные пломбы);
• возможность ручной коррекции хода часов ± 30 с/сут один раз в сутки. Точность хода встроенных часов 1,0 сек/сутки;
• сохранение расчетных показателей и данных в течении срока службы счетчика, а ход часов и ведение календаря — не менее 10 лет при отсутствии внешнего питающего напряжения;
• точность измерений при изменении направления тока в фазной токовой цепи;
• управления нагрузкой;
• индикацию данных на ЖКИ индикаторе с заданной периодичностью или пролистывание с помощью элементов управления (кнопки) на лицевой панели;
• возможность автоматической калибровки и поверки всех измеряемых и учитываемых параметров с использованием цифровых интерфейсов;
• сигнализацию об отклонении от лимитов по мощности и потреблению.

Счетчик измеряет и/или отображает параметры сети:

• частоты сети;
• тока по фазам;
• напряжения по фазам;
• линейных напряжений;
• углов между током и напряжением по фазам;
• углов между напряжениями фаз;
• коэффициента мощности по фазам;
• активной мощности по фазам и суммарно;
• реактивной мощности по фазам и суммарно;
• полной мощности по фазам и суммарно.

Счетчик осуществляет:

• контроль потребляемой активной мощности на интервале интегрирования;
• контроль потребляемой мгновенной мощности;
• контроль лимитов потребления активной энергии;
• контроль малого потребления;
• контроль напряжения питающей сети;
• контроль потребляемых токов;
• контроль частоты сети;
• контроль последовательности фаз;
• контроль обрыва фазы;
• сигнализацию по интерфейсу;
• учет времени;
• самодиагностику.

ХАРАКТЕРИСТИКИ НАДЕЖНОСТИ

• Минимальная наработка на отказ — 220000 часов.
• Межповерочный интервал — 8 лет.
• Средний срок службы — 30 лет.
• Гарантийный срок — 2 года.

• Руководство по эксплуатации
• Формуляр
• Сертификат об утверждении типа средств измерений
• Декларация о соответствии ТС
• Сертификат продукции собственного производства
• Актуальное ПО AdminTools
