Цена без НДС
345.87 р.
Цена с НДС
415.04 р.

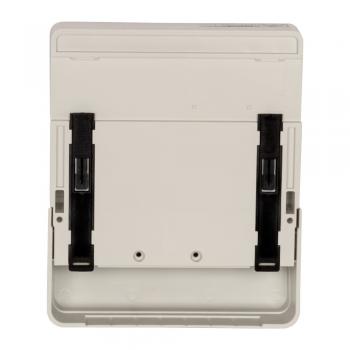

- на DIN рейку
- RS-485, оптопорт
- Остатки: 18 шт.
- Артикул: 3640
- Характеристики
- Описание
- Доставка и оплата
- Класс точности по активной энергии по ГОСТ 31819.21-20121
- Класс точности по активной энергии по ГОСТ 31819.22-20120,5S
- Стартовый ток (непосредственное включение, класс точности 1) 0,002·Iб
- Стартовый ток (через трансформаторы тока, класс точности 0,5S)0,001·IНОМИН
- Базовый ток Iб, А (для счетчиков непосредственного включения)5
- Номинальный ток IНОМИН, А (для счетчиков непосредственного включения)5
- Максимальный ток Iмакс, А10 100
- Номинальное напряжение Uном, В3х230/400
- Рабочий диапазон частоты измерительной сети счетчика, Гцот 47,5 до 52,5
- Полная и активная потребляемая мощность для каждой цепи напряжения, не более, В·А (Вт)
- 2,5 (0,9) с радиоканалом
- 2,5 (0,7) с RS485
- Полная потребляемая мощность каждой цепью тока, не более, В·А0,2
- Диапазон температур окружающего воздуха, соответствующий нормальным условиям, °Сот 21 до 25
- Диапазон рабочих температур окружающего воздуха для счетчика, °Сот минус 40 до 70
- Постоянная счетчика, имп./(кВт·ч) или имп./(квар·ч)от 800 до 8000
- Интервалы усреднения значений мощности или значений энергии, минот 1, 3, 5, 10, 15, 30, 60
- Глубина хранения усредненных значений мощности или накопленной энергии, значений, не менее
- 6144 (для счетчиков трансформаторного включения)
- 12288 (для счетчиков прямого включения)
- Число тарифов8
- Масса счетчика, кг, не более0,8
- Габаритные размеры корпуса (длина х ширина х глубина), мм, не более170х142х53
- Средняя наработка до отказа, ч, не менее220000
- Средний срок службы, лет, не менее30
- Класс защиты от поражения электрическим током по ГОСТ 12.2.007-75II
- Степень защитной оболочки по ГОСТ 14254-2015IP51, категория 2

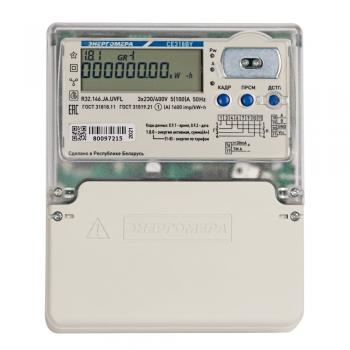

Счетчик активной и реактивной электрической энергии трехфазный CE318BY R32
Счетчик активной и реактивной электрической энергии трехфазный, предназначен для измерения активной и реактивной электрической энергии, активной, реактивной и полной мощности, частоты напряжения, углов между векторами фазных напряжений и векторами фазных токов и напряжений, среднеквадратического значения напряжения, силы тока, в трехфазных четырехпроводных цепях переменного тока и организации многотарифного учета электроэнергии.
Типовые исполнения:

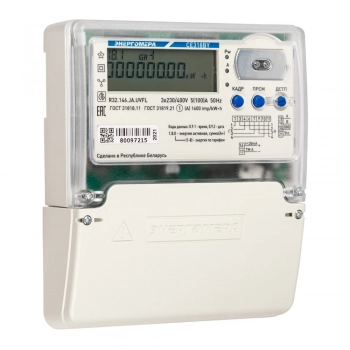

- CE318BY R32.146.JA.UVFL (230В, 5(100)А, опто, RS-485)
- CE318BY R32.146.JR.UVFL (230В, 5(100)А, опто, радио)
- CE318BY R32.043.JA.UVFL (230В, 5(10)А, опто, RS-485)
- CE318BY R32.043.JR.UVFL (230В, 5(10)А, опто, радио)
ТУ BY 690329298.010-2016
НОРМАТИВНО-ПРАВОВОЕ ОБЕСПЕЧЕНИЕ
- Соответствует ГОСТ 31818.11-2012
- Соответствует ГОСТ 31819.21-2012
- Сертифицирован и внесен в Государственный реестр средств измерений под номером РБ 03 13 6052 21
ОСОБЕННОСТИ ЭЛЕКТРОСЧЕТЧИКА
- Модификация с RS-485 и радиомодемом
- Наличие оптопорта
- Контроль параметров сети
- Сохранение профилей нагрузки
- Контроль вскрытия клеммной крышки и корпуса счетчика («электронные пломбы»)
- Наличие подсветки индикатора
- Возможность просмотра накопленных показаний при отсутствии подключения к сети
ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ
- многотарифный учет электроэнергии;
- три варианта управления тарификацией – по событиям, внешнее и по временным зонам;
- возможность одновременного использования вариантов управления тарификацией;
- ведение ретроспективы (фиксация значений накопителей энергии до 128 суток, 40 расчетных периодов (месяцев), 10 лет – для счетчиков трансформаторного включения; фиксация значений накопителей энергии до 720 суток, 96 расчетных периодов (месяцев), 16 лет – для счётчиков прямого включения);
- ведение ретроспективы по событиям (до 20 событий);
- ведение интервальных профилей четырех каналов энергии: активной и реактивной, прямого и обратного направления;
- измерение параметров сети (частоты сети, тока по фазам, напряжения по фазам, линейных напряжений, углов между током и напряжением по фазам, углов между напряжениями фаз, коэффициента мощности по фазам, активной мощности по фазам и суммарно, реактивной мощности по фазам и суммарно, полной мощности по фазам и суммарно);
- контроль отдельных параметров сети (длительность провала напряжения, глубина провала напряжения, длительность перенапряжения, максимальное значение перенапряжения, перерывы электроснабжения);
- контроль потребляемой активной мощности на интервале интегрирования;
- контроль потребляемой мгновенной мощности;
- контроль малого потребления;
- контроль напряжения питающей сети;
- контроль потребляемых токов;
- контроль частоты сети;
- контроль последовательности фаз;
- контроль обрыва фазы;
- контроль встречного потока мощности;
- звуковой сигнал;
- сигнализация по интерфейсу;
- учет времени;
- самодиагностика;
- защита информации;
- электронные пломбы (V);
- датчик постоянного магнитного поля (F);
- журналы событий;
- механизм расширенной настройки действий по событиям, возникающим в счетчике;
- поддержка протокола обмена Smart Metering Protocol (SMP);
- сопровождение отображаемой информации OBIS-кодами;
- режим отложенного пломбирования клеммной крышки кнопкой;
- работа режима отложенного пломбирования при батарейном питании.
ХАРАКТЕРИСТИКИ НАДЕЖНОСТИ
- Минимальная наработка на отказ — 220000 часов
- Межповерочный интервал — 8 лет
- Средний срок службы — 30 лет
- Гарантийный срок — 2 года
