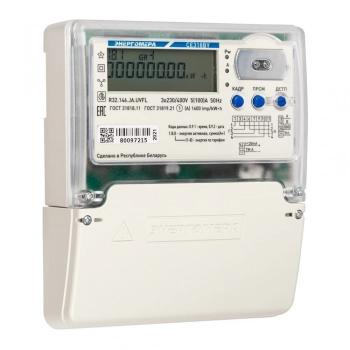

СЕ 318 BY R32.146.JR.UVFL (5-100А)

Артикул: E3617 ResId: 32
Счетчик электрический СЕ 318 BY R32.146.JR.UVFL (5-100А) купить в Минске по цене 391.37 руб.  фото 1

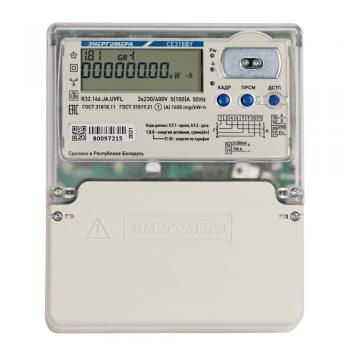

Счетчик электрический СЕ 318 BY R32.146.JR.UVFL (5-100А) купить в Минске по цене 391.37 руб.  фото 2

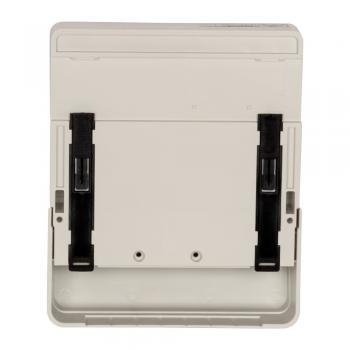

Счетчик электрический СЕ 318 BY R32.146.JR.UVFL (5-100А) купить в Минске по цене 391.37 руб.  фото 3

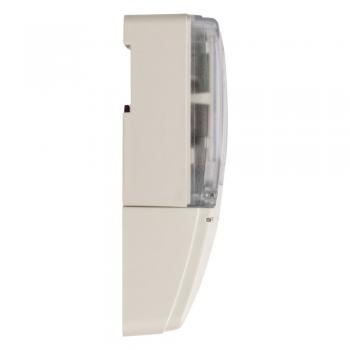

Счетчик электрический СЕ 318 BY R32.146.JR.UVFL (5-100А) купить в Минске по цене 391.37 руб.  фото 4
Цена без НДС326.14 р.
Цена с НДС391.37 р.
шт.
  • на DIN рейку
  • оптопорт, радио
Описание

Счетчик активной и реактивной электрической энергии трехфазный CE318BY R32

Счетчик активной и реактивной электрической энергии трехфазный, предназначен для измерения активной и реактивной электрической энергии, активной, реактивной и полной мощности, частоты напряжения, углов между векторами фазных напряжений и векторами фазных токов и напряжений, среднеквадратического значения напряжения, силы тока, в трехфазных четырехпроводных цепях переменного тока и организации многотарифного учета электроэнергии.

Типовые исполнения:
  • CE318BY R32.146.JA.UVFL (230В, 5(100)А, опто, RS-485)
  • CE318BY R32.146.JR.UVFL (230В, 5(100)А, опто, радио)
  • CE318BY R32.043.JA.UVFL (230В, 5(10)А, опто, RS-485)
  • CE318BY R32.043.JR.UVFL (230В, 5(10)А, опто, радио)
ТУ BY 690329298.010-2016

НОРМАТИВНО-ПРАВОВОЕ ОБЕСПЕЧЕНИЕ

  • Соответствует ГОСТ 31818.11-2012
  • Соответствует ГОСТ 31819.21-2012
  • Сертифицирован и внесен в Государственный реестр средств измерений под номером РБ 03 13 6052 21

ОСОБЕННОСТИ ЭЛЕКТРОСЧЕТЧИКА

  • Модификация с RS-485 и радиомодемом
  • Наличие оптопорта
  • Контроль параметров сети
  • Сохранение профилей нагрузки
  • Контроль вскрытия клеммной крышки и корпуса счетчика («электронные пломбы»)
  • Наличие подсветки индикатора
  • Возможность просмотра накопленных показаний при отсутствии подключения к сети

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ

  • многотарифный учет электроэнергии;
  • три варианта управления тарификацией – по событиям, внешнее и по временным зонам;
  • возможность одновременного использования вариантов управления тарификацией;
  • ведение ретроспективы (фиксация значений накопителей энергии до 128 суток, 40 расчетных периодов (месяцев), 10 лет – для счетчиков трансформаторного включения; фиксация значений накопителей энергии до 720 суток, 96 расчетных периодов (месяцев), 16 лет – для счётчиков прямого включения);
  • ведение ретроспективы по событиям (до 20 событий);
  • ведение интервальных профилей четырех каналов энергии: активной и реактивной, прямого и обратного направления;
  • измерение параметров сети (частоты сети, тока по фазам, напряжения по фазам, линейных напряжений, углов между током и напряжением по фазам, углов между напряжениями фаз, коэффициента мощности по фазам, активной мощности по фазам и суммарно, реактивной мощности по фазам и суммарно, полной мощности по фазам и суммарно);
  • контроль отдельных параметров сети (длительность провала напряжения, глубина провала напряжения, длительность перенапряжения, максимальное значение перенапряжения, перерывы электроснабжения);
  • контроль потребляемой активной мощности на интервале интегрирования;
  • контроль потребляемой мгновенной мощности;
  • контроль малого потребления;
  • контроль напряжения питающей сети;
  • контроль потребляемых токов;
  • контроль частоты сети;
  • контроль последовательности фаз;
  • контроль обрыва фазы;
  • контроль встречного потока мощности;
  • звуковой сигнал;
  • сигнализация по интерфейсу;
  • учет времени;
  • самодиагностика;
  • защита информации;
  • электронные пломбы (V);
  • датчик постоянного магнитного поля (F);
  • журналы событий;
  • механизм расширенной настройки действий по событиям, возникающим в счетчике;
  • поддержка протокола обмена Smart Metering Protocol (SMP);
  • сопровождение отображаемой информации OBIS-кодами;
  • режим отложенного пломбирования клеммной крышки кнопкой;
  • работа режима отложенного пломбирования при батарейном питании.

ХАРАКТЕРИСТИКИ НАДЕЖНОСТИ

  • Минимальная наработка на отказ — 220000 часов
  • Межповерочный интервал — 8 лет
  • Средний срок службы — 30 лет
  • Гарантийный срок — 2 года
Характеристики
  • Класс точности по активной энергии по ГОСТ 31819.21-20121
  • Класс точности по активной энергии по ГОСТ 31819.22-20120,5S
  • Стартовый ток (непосредственное включение, класс точности 1) 0,002·Iб
  • Стартовый ток (через трансформаторы тока, класс точности 0,5S)0,001·IНОМИН
  • Базовый ток Iб, А (для счетчиков непосредственного включения)5
  • Номинальный ток IНОМИН, А (для счетчиков непосредственного включения)5
  • Максимальный ток Iмакс, А10 100
  • Номинальное напряжение Uном, В3х230/400
  • Рабочий диапазон частоты измерительной сети счетчика, Гцот 47,5 до 52,5
  • Полная и активная потребляемая мощность для каждой цепи напряжения, не более, В·А (Вт)
    • 2,5 (0,9) с радиоканалом
    • 2,5 (0,7) с RS485
  • Полная потребляемая мощность каждой цепью тока, не более, В·А0,2
  • Диапазон температур окружающего воздуха, соответствующий нормальным условиям, °Сот 21 до 25
  • Диапазон рабочих температур окружающего воздуха для счетчика, °Сот минус 40 до 70
  • Постоянная счетчика, имп./(кВт·ч) или имп./(квар·ч)от 800 до 8000
  • Интервалы усреднения значений мощности или значений энергии, минот 1, 3, 5, 10, 15, 30, 60
  • Глубина хранения усредненных значений мощности или накопленной энергии, значений, не менее
    • 6144 (для счетчиков трансформаторного включения)
    • 12288 (для счетчиков прямого включения)
  • Число тарифов8
  • Масса счетчика, кг, не более0,8
  • Габаритные размеры корпуса (длина х ширина х глубина), мм, не более170х142х53
  • Средняя наработка до отказа, ч, не менее220000
  • Средний срок службы, лет, не менее30
  • Класс защиты от поражения электрическим током по ГОСТ 12.2.007-75II
  • Степень защитной оболочки по ГОСТ 14254-2015IP51, категория 2
Условные обозначения
Габаритные размеры
Документация
