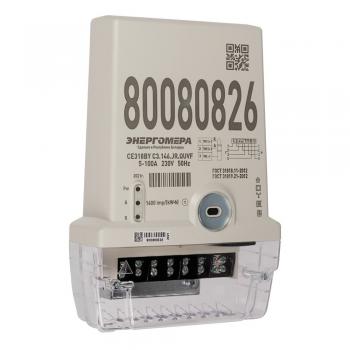

СЕ 318 BY C3.146.JR.QUVF (5-100А)

Счетчик активной и реактивной электрической энергии трехфазный CE318BY C3

Счетчик активной и реактивной электрической энергии трехфазный, предназначен для измерения активной и реактивной электрической энергии, активной, реактивной и полной мощности, частоты напряжения, углов между векторами фазных напряжений и векторами фазных токов и напряжений, среднеквадратического значения напряжения, силы тока, в трехфазных четырехпроводных цепях переменного тока и организации многотарифного учета электроэнергии.

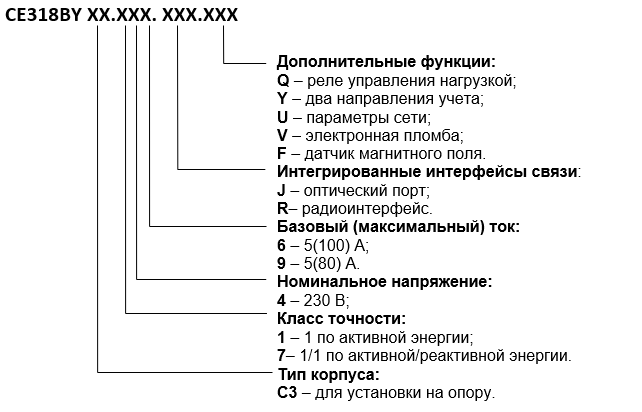

Типовые исполнения:

• CE318BY C3.146.JR.QUVF (230В, 5(100)А, опто, радио, реле управления)
• CE318BY C3.746.JR.QUVF (230В, 5(100)А, опто, радио, реле управления)

ТУ BY 690329298.10-2016

НОРМАТИВНО-ПРАВОВОЕ ОБЕСПЕЧЕНИЕ

• Соответствует ГОСТ 31818.11-2012
• Соответствует ГОСТ 31819.21-2012
• Сертифицирован и внесен в Государственный реестр средств измерений под номером РБ 03 13 6052 21

ОСОБЕННОСТИ ЭЛЕКТРОСЧЕТЧИКА

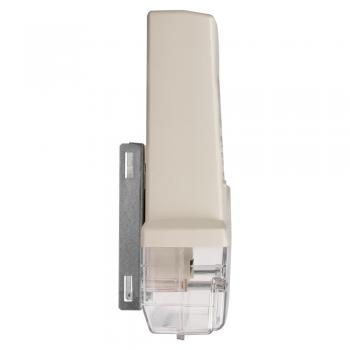

• Исполнение в корпусе с креплением на опору

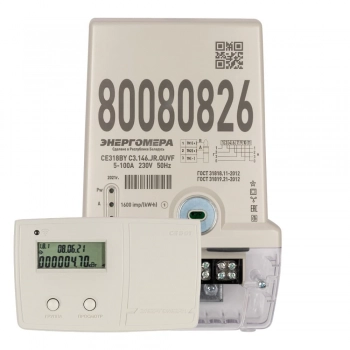

• Поставляется с устройством отображения информации СЕ901
• Наличие оптопорта
• Модификация с радиомодемом
• Контроль параметров сети
• Сохранение профилей нагрузки
• Контроль вскрытия клеммной крышки и корпуса счетчика («электронные пломбы»)
• Управление нагрузкой в 2-х режимах

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ

• многотарифный учет электроэнергии;
• три варианта управления тарификацией – по событиям, внешнее и по временным зонам;
• возможность одновременного использования вариантов управления тарификацией;
• ведение ретроспективы (фиксация значений накопителей энергии до 720 суток, 96 расчетных периодов (месяцев), 16 лет);
• ведение ретроспективы по событиям (до 20 событий);
• ведение интервальных профилей четырех каналов энергии: активной и реактивной, прямого и обратного направления;
• измерение параметров сети (частоты сети, тока по фазам, напряжения по фазам, линейных напряжений, углов между током и напряжением по фазам, углов между напряжениями фаз, коэффициента мощности по фазам, активной мощности по фазам и суммарно, реактивной мощности по фазам и суммарно, полной мощности по фазам и суммарно);
• контроль отдельных параметров сети (длительность провала напряжения, глубина провала напряжения, длительность перенапряжения, максимальное значение перенапряжения, перерывы электроснабжения);
• контроль потребляемой активной мощности на интервале интегрирования;
• контроль потребляемой мгновенной мощности;
• контроль малого потребления;
• контроль напряжения питающей сети;
• контроль потребляемых токов;
• контроль частоты сети;
• контроль последовательности фаз;
• контроль обрыва фазы;
• контроль встречного потока мощности;
• сигнализация по интерфейсу;
• учет времени;
• самодиагностика;
• защита информации;
• электронные пломбы (V);
• датчик постоянного магнитного поля (F);
• журналы событий;
• механизм расширенной настройки действий по событиям, возникающим в счетчике;
• поддержка протокола обмена Smart Metering Protocol (SMP);
• сопровождение отображаемой информации OBIS-кодами;
• режим отложенного пломбирования клеммной крышки кнопкой;
• работа режима отложенного пломбирования при батарейном питании.

ХАРАКТЕРИСТИКИ НАДЕЖНОСТИ

• Минимальная наработка на отказ — 220000 часов
• Межповерочный интервал — 8 лет
• Средний срок службы — 30 лет
• Гарантийный срок — 2 года

• Класс точности по активной энергии по ГОСТ 31819.21-20121
• Класс точности по реактивной энергии по ГОСТ 31819.23-20121
• Стартовый ток 0,002·I_б
• Базовый ток I_б, А (для счетчиков непосредственного включения)5
• Номинальный ток I_НОМИН, А (для счетчиков трансформаторного включения)5
• Максимальный ток I_макс, А80, 100
• Номинальное напряжение U_ном, В3х230/400
• Рабочий диапазон частоты измерительной сети счетчика, Гцот 47,5 до 52,5
• Полная и активная потребляемая мощность для каждой цепи напряжения, не более, В·А (Вт) 3,0(1,1)
• Полная потребляемая мощность каждой цепью тока, не более, В·А0,2
• Диапазон температур окружающего воздуха, соответствующий нормальным условиям, °Сот 21 до 25
• Диапазон рабочих температур окружающего воздуха для счетчика, °Сот минус 40 до 70
• Постоянная счетчика, имп./(кВт·ч) или имп./(квар·ч)от 800 до 8000
• Интервалы усреднения значений мощности или значений энергии, минот 1, 3, 5, 10, 15, 30, 60
• Глубина хранения усредненных значений мощности или накопленной энергии, значений, не менее 12288
• Число тарифов8
• Масса счетчика, кг, не более2,1

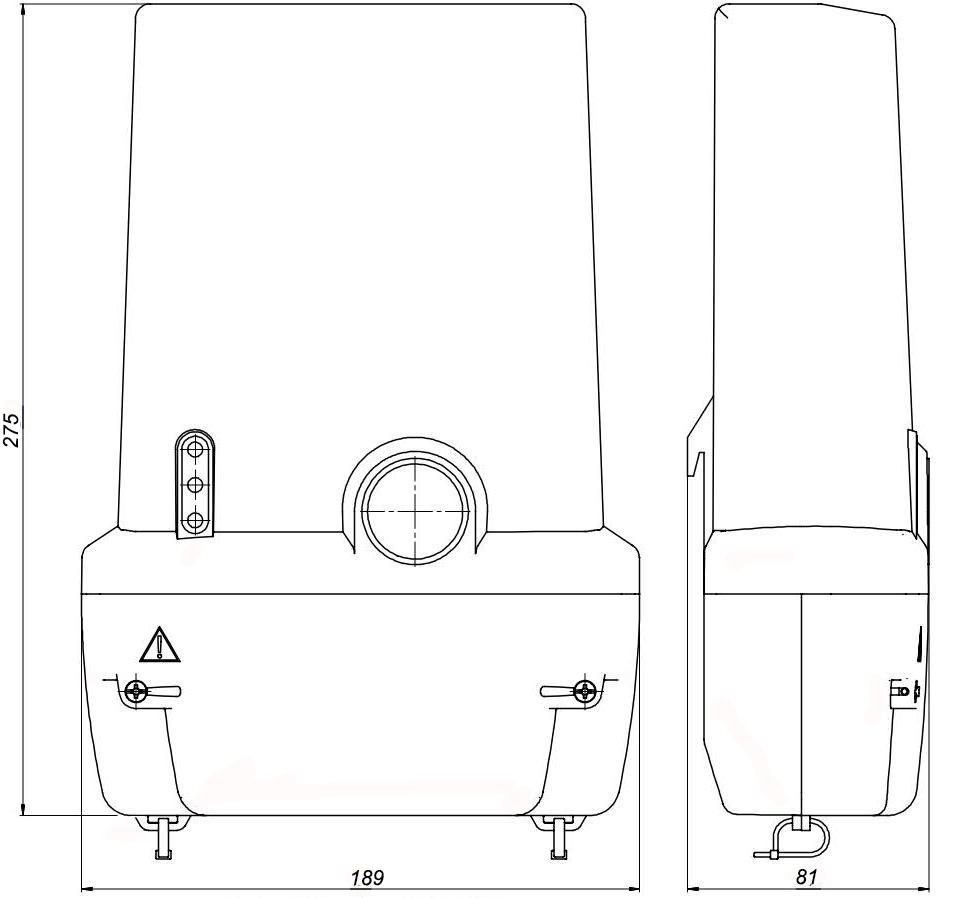

• Габаритные размеры корпуса (длина х ширина х глубина), мм, не более275х189х81
• Средняя наработка до отказа, ч, не менее220000
• Средний срок службы, лет, не менее30
• Класс защиты от поражения электрическим током по ГОСТ 12.2.007-75II
• Степень защитной оболочки по ГОСТ 14254-2015IP64, категория 2
