ЩВОО-611.000

Артикул: 23554 ResId: 144
Щиток вводной осветительной опоры, цена 115.62 руб. антивандальный щиток вводной в опору освещения, на 5 изоляторов, IP23 фото 1
Цена без НДС96.35 р.
Цена с НДС115.62 р.
шт.
  • антивандальный щиток вводной в опору освещения
  • на 5 изоляторов
  • IP23
Описание

Щиток вводной осветительной опоры B4 (ЩВ00-611.000) из SMC-материала на 4 изолятора предназначен для замены традиционных вводных щитков для установки у основания металлических и железобетонных опор. Место установки осветительных опор вблизи автомагистралей предъявляет повышенные требования к защите от атмосферных и агрессивных осадков в разные поры года для вводной электрики в осветительную опору.

Главной задачей при разработке вводного щитка В4 - обеспечение длительной защиты вводных магистральных кабелей в опору освещения, защиты их от токов короткого замыкания и перегрузок. Дополнительно учитывалась защита от коррозии, окраска в массе, диэлектрические свойства материала. Антивандальное исполнение IK10 и стандарт защиты IP23. Крепление на металлическую и железобетонную опору старых и новых конструкций. Щиток вводной осветительной опоры B4 и SMC-материала обладает целым рядом преимуществ.

Преимущества антивандального корпуса из композита:

  • ударопрочный
  • сопротивление к УФ-излучению
  • влагоустойчивый
  • устойчивость к изменению цвета
  • высокая
    прочность
    на изгиб
  • устойчивость к коррозии
  • огнеупорный
  • устойчивость к перепадам температуры
  • двойная изоляция
  • пылестойкий
  • электро сопротивление
  • легкая установка
  • без помех
  • 30 лет
    срок службы
  • Не подвержен коррозии;
  • Не трескается на морозе;
  • Устойчив к ультрафиолетовому излучению;
  • Устойчив к агрессивной среде (ГСМ, кислоты);
  • Не требует покраски;
  • Не привлекает внимания сборщиков металлолома;
  • Эстетичный внешний вид;
  • Не требует заземления;
  • Срок службы более 30 лет.

Вводной щиток B4 состоит из следующих частей:

  • крышка щитка, изготовлены из композитного SMC-материала армированного стекловолокном;
  • основание щитка, изготовлены из композитного SMC-материала армированного стекловолокном на 4 изолятора;
  • вводные и выходные отверстия кабеля комплектуются сальниками и прокладками.

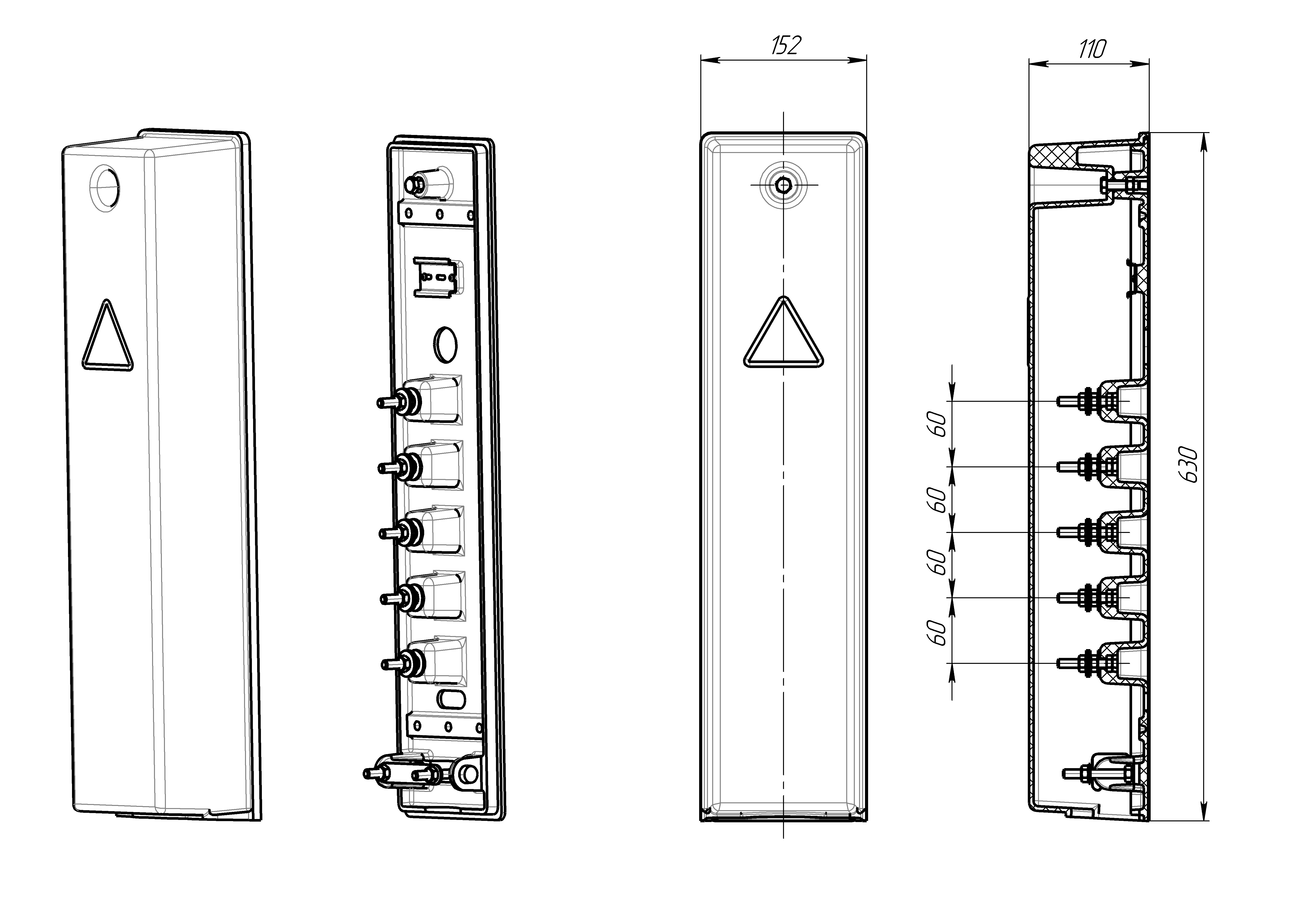

Габаритные размеры щитка вводного 3D модель щитка вводного
Характеристики
  • Содержание стекловолокна, %20 - 50
  • Плотность, г/см31.70 – 1.90
  • Технологическая усадка, %-0,1 ± 0.20
  • Прочность на изгиб, MПa120 - 200
  • Модуль изгиба, MПa10.000 – 14.000
  • Прочность на растяжение, MПa60 – 120
  • Ударная вязкость, кДж/м40 – 100
  • Дугостойкость, с180
  • Электрическая прочность, кВ/мм18 - 20
  • Огнестойкость по UL 94HB-V0 на 1,6 мм
  • Термостойкость НDT А, °C200
  • Водопоглощение, %0.03 - 0.05
  • Толщина стенки4 - 6 мм
  • ЦветСв. серый RAL7035


Порядок монтажа

  • Установить основание щитка на опору и закрепить при помощи перфорированной ленты либо дюбелями непосредственно к опоре.
  • Выполнить все электрические соединения.
  • Зафиксировать подводящие кабеля при помощи металлической пластины и двух гаек М8.
  • Закрыть основание кожуха для чего состыковать кожух с основанием в приподнятом положении, после чего опустить кожух вниз до упора.
  • Верхнюю часть кожуха зафиксировать болтом М8 из нержавеющей стали.

Меры безопасности

Все работы по монтажу должны проводиться в обесточенном состоянии специально обученным персонажем с соблюдением требований ТКП 339-2011 (ПУЭ), МПОТЭ и других требований технической безопасности.

Поставка

Корпус в сборе с 4мя изоляторами, DIN рейкой 50мм (для крепления автомата), удерживающей пластиной для крепление вводного кабеля, фиксирующий крышку болт с гайкой из нержавеющей стали.

Перфорированная лента и дюбеля не входят в комплект поставки.

Щитков вводной поставляет собранным в гофроящике с паспортом.
